德州仪器推出业界较低漂移的高压双极性 DAC 产品系列

2009年09月07日10:27:32 本网站我要评论(2)字号：T | T | T

4 通道 DAC 具有业界较宽泛的工作温度范围，可充分满足高精度测试设备、医疗、工业以及仪表应用需求

日前，德州仪器 (TI) 宣布推出一款 4 通道高压双极性数模转换器 (DAC)。该 16 位 DAC8734 采用 TI HPA07 模拟 CMOS 工艺技术，是较新高性能双极性 DAC 系列中的一款产品。该系列包括引脚兼容的 12 位与 14 位产品，其偏移程度比同类竞争器件低 6 倍，并具有业界较宽泛的工作温度范围及较高的初始精度。DAC8734 采用 6 毫米 x 6 毫米 QFN-40 或 7 毫米 x 7 毫米 TQFP-48 封装，帮助自动测试设备 (ATE) 与医疗设备设计人员节省空间、实现高度的灵活性。该器件可在所有 4 通道内提供 ±16 V 或 0 至 +20 V 的驱动电压，无需外部运算放大器便可实现额外的电压增益。设计人员只需添加如 REF5050 等单个电压参考，便可实现双极性工作。更多产品详情，敬请访问：http://focus.ti.com.cn/cn/docs/prod/folders/print/dac8734.html 。

DAC8734 的主要特性与优势

业界较低的时间温度漂移，具有高稳定性：
500 小时为 2ppm；1000 小时为 3ppm
双极性输出：
零误差温度系数 (TC) 为 ±0.5 ppm FSR/°C；
增益误差温度系数为 ±0.5 ppm FSR/°C。
单极性输出：
零误差温度系数为 ±0.2 ppm FSR/°C；
增益误差温度系数为 ±0.5 ppm FSR/°C。
业界较宽泛的工作温度范围：-40°C 至 105°C，有助于确保极端环境下的产品性能；

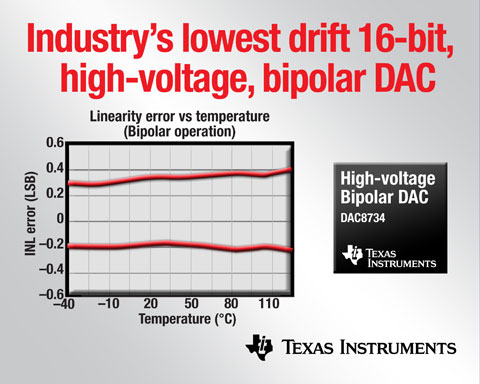

即便在 16 位精度下，也可实现较大值 (0.006% FSR) ±1 LSB 的整数非线性。为进一步提高精确度，该系列产品在生产过程中就针对 16 位精度下的 4LSB 较大增益误差进行改进。内建用户校准机制可进一步将增益误差较大限度降至 ±1 LSB，零误差达到 1/8 LSB
该器件的可编程输出电压为参考电压的 2 ~ 4 倍，可满足 ±2 V 至 ±16 V 的双极性工作需求，从而可较大限度地提高设计灵活性

供货情况

采用 6 毫米 x 6 毫米 QFN-40 或 7 毫米 x 7 毫米 TQFP-48 封装的 16 位 DAC8734 现已开始供货。此外，该系列中另外两款引脚兼容型器件 14 位 DAC8234 与 12 位 DAC7716 也已开始供货。

通过以下链接查阅有关 TI 高精度数字转换器的更多信息：

DAC8734 评估板与样片：http://focus.ti.com.cn/cn/docs/prod/folders/print/dac8734.html ；
快速查找 TI 完整数据转换器产品系列或下载较新选择指南：www.ti.com.cn/dataconverters ；
通过 TI E2E 在线社区咨询问题、共享知识：http://www.ti.com.cn/e2e 。

商标

所有注册商标与其它商标均归其各自所有者所有。

关于德州仪器公司

德州仪器 (TI) 始终致力于帮助客户从容应对任何设计挑战，从而开发出创新的电子解决方案，让未来世界更智能、更健康、更安全、更环保以及更精彩。作为全球性的半导体公司，TI 在全球超过 30 个国家设有制造、设计或销售机构。

TI 在纽约证交所上市交易，交易代码为 TXN。

如欲了解有关 TI 的进一步信息，敬请查询 http://www.ti.com.cn。

TI 半导体产品信息中心免费热线电话：800-820-8682。
