凌力尔特推出 350mA、40V 降压型开关稳压器 LT3970

2009年09月15日11:25:16 本网站我要评论(2)字号：T | T | T

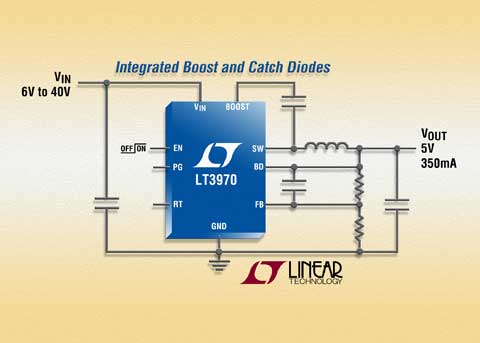

照片说明：采用 3mm x 2mm DFN 封装的 40V、350mA (I_OUT)、2.2MHz 降压型
开关稳压器

2009 年 9 月 15 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 350mA、40V 降压型开关稳压器 LT3970，该器件具集成的升压和箝位二极管。其突发模式 (Burst Mode^®) 工作在无负载备用情况下保持静态电流低于 2.5uA。LT3970 的 4.2V 至 40V 输入电压范围使其非常适用于汽车和工业应用。其内部 550mA 开关在电压低至 1.21V 时，可以提供高达 350mA 的连续输出电流。LT3970 的突发模式工作提供超低静态电流，使其非常适用于诸如汽车或工业系统等应用，这些应用需要始终保持接通工作和较佳电池寿命。开关频率从 200kHz 至 2.2MHz 是用户可编程的，从而使设计师能够优化效率，同时避开关键噪声敏感频段。其 10 引线 3mm x 2mm DFN-10 (或 MSOP) 封装以及高开关频率允许使用小的外部电感器和电容器，从而提供一个占板面积非常紧凑和高热效率的解决方案。

LT3970 采用一个高效率 550mA、300mV 开关，在单个芯片中集成了必需的升压和箝位肖特基二极管、振荡器以及控制和逻辑电路。低纹波突发模式工作在低输出电流时保持高效率，同时保持输出纹波低于 5mV_PK-PK。特殊设计方法和新的高压工艺在宽输入范围内实现了高效率，而且 LT3970 的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括电源良好标记、软启动功能和输出短路保护。

LT3970EDDB 采用 2mm x 3mm DFN-10 封装，而 LT3970EMS 采用 MSOP-10 封装，以 1,000 片为单位批量购买，每片价格分别为 2.35 美元和 2.40 美元。LT3970IDDB 和 LT3970IMS 经过测试，保证在 -40°C 至 125°C 的工作结温范围内工作，千片批购价分别为每片 2.61 美元和 2.67 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LT3970

低纹波突发模式工作
在 12V_IN 至 3.3V_OUT 时I_Q 为 2.5uA
输出纹波 <5mV_P-P
宽输入电压范围：4.2V 至 40V 工作
可调开关频率：200kHz 至 2.2MHz
集成的升压和箝位二极管
350mA 输出电流
准确的 1V 使能引脚门限
低停机电流：I_Q = 0.7uA
内部监测限制箝位二极管电流
电源良好标记
输出电压：1.21V 至 25V
内部补偿
小型 10 引脚 MSOP和 3mm x 2mm DFN 封装
