凌力尔特推出 45V、高端电流检测 DC/DC 转换器 LT3519

2009年09月17日09:30:35 本网站我要评论(2)字号：T | T | T

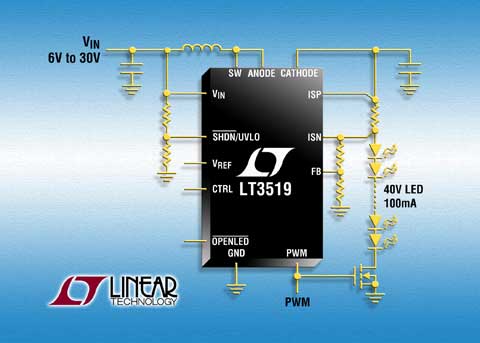

照片说明：具 3,000:1 True Color PWM 调光的 750mA、45V 单片 LED 驱动器

2009 年 9 月 16 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 45V、高端电流检测 DC/DC 转换器 LT3519。该器件的 3V 至 40V 输入电压范围使其非常适用于诸如汽车和工业照明等应用。其内部 45V 和 750mA 开关、肖特基二极管以及内部补偿可提供一个高度紧凑的 LED 驱动器解决方案。

LT3519 可从 12V 输入驱动多达 10 个 100mA 白光 LED，从而使其非常适用于多种应用 (例如：汽车和工业照明)。它采用紧凑型 MSOP-16E 封装，在升压模式可提供高达 90% 的效率。LT3519 运用真正彩色 PWM (True Color PWM^TM) 调光，以超过 3,000:1 的调光范围提供恒定 LED 色彩。就不那么苛刻的调光需求而言，CTRL 引脚可用来提供 10:1 的模拟调光。该器件的固定频率、恒定电流、恒定电压调节在宽电源和输出电压范围内提供稳定工作，同时确保一致的 LED 亮度。可提供 3 种开关频率选项：LT3519 以 400kHz 切换、LT3519-1 以 1MHz 切换、而 LT3519-2 可提供 2.2MHz 开关频率，因此设计师能够优化频率，同时较大限度地减小外部组件尺寸。

LT3519 在 LED 的高端检测输出电流，从而可实现降压、降压-升压或升压型配置。结合传统电压反馈和独特的浮动电流检测反馈，这些转换器可以作为恒定电压或恒定电流源工作，从而提供较大的设计灵活性。其它特点包括：开路 LED 保护、软启动和热保护。

LT3519EMS、LT3519EMS-1 和 LT3519EMS-2 都采用 MSOP-16 封装，以 1,000 片为单位批量购买，每片价格为 2.50 美元。扩展温度版本或“ I ”级版本 (LT3519IMS、LT3519IMS-1 和 LT3519IMS-2) 经过测试，在 -40°C 至 125°C 的工作结温范围内有保证。它们的千片批购价为每片 2.94 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LT3519

高达 3,000:1 的 True Color PWM 调光
3V 至 40V 的输入电压范围
从 0V 至 45V 的浮动 LED 电流检测
45V、750mA 内部开关
内部肖特基二极管
恒定电流和恒定电压调节
升压、SEPIC、降压-升压模式或降压模式拓扑
开路 LED 保护和开路 LED 状态引脚
具迟滞的可编程欠压闭锁
固定频率：400kHz (LT3519)、1MHz (LT3519-1) 或 2.2MHz (LT3519-2)
内部补偿
CTRL 引脚提供模拟调光
低停机电流：<1uA
16 引线 MSOP 封装
