Maxim推出12/8通道排序器/监测器，集成电流监测和非易失故障寄存器

2009年09月22日14:43:11 本网站我要评论(2)字号：T | T | T

Maxim Integrated Products (NASDAQ：MXIM)推出闪存可配置的排序器/监测器MAX16065/MAX16066，简化了电源管理，有助于节省电能。器件无需外部电流检测放大器即可监测电流，节省了空间和成本。每款器件均可配置为对系统电压进行监测和排序。MAX16065可同时管理多达12路电源电压，MAX16066可同时管理多达8路电源电压。

这两款排序器/监测器集成高精度(±2.5%)电流监测和群排序功能，可实现电源监测，并节省电能。器件还具有模数转换器(ADC)和非易失故障寄存器，用于存储和回读故障信息。易于使用的图形配置工具省去了枯燥且耗时的复杂器件(如可编程逻辑器件(CPLD)和微处理器)编程。

MAX16065/MAX16066为可靠性要求极高的复杂系统提供±1%精度的电压监测和排序。典型应用包括网络、电信、服务器和数据存储。

无需外部电流检测放大器，降低了成本

很多系统需要持续监测电流和电压，以往的排序器/监测器采用外部电流检测放大器实现这一功能。随着所需的外部放大器数量的增加，这些设计配置会变得非常复杂，且成本极高。

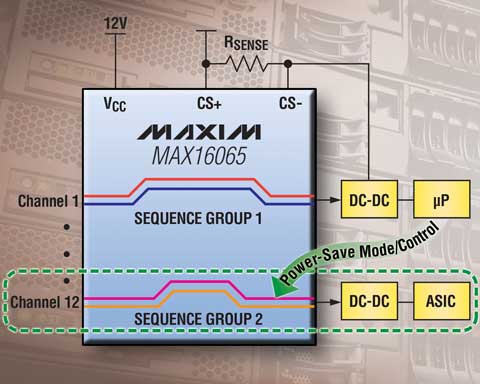

MAX16065/MAX16066采用集成的专用电流监测器，省去了外部电流检测放大器。器件的另外一个优势是，将两路输入配置成差分对时，可同时监测电源电流和电源电压。

MAX16065/MAX16066无需外部电流检测放大器，提高了灵活性，简化了设计，并节省了电路板空间，降低了成本。

多种群排序功能节省了电能

如今现场的很多系统需要一直运行多种功能。如果应用缺乏灵活性或配置功能受限，则系统无法有效地管理功耗。

为有效管理功耗，MAX16065/MAX16066提供群排序功能，允许设计人员在不同的时候定制和使能不同的应用功能，可以配置为一部分系统功能工作而另一部分功能禁止。在设定的时间间隔内使能所选功能以及关闭/禁止第二组功能，使设计人员能够智能地管理电源。这样一来可以显著降低功耗，并减少电路板的尺寸。

非易失故障寄存器增强了可靠性

当系统出现故障时，微控制器可能无法对外部存储器进行写操作。而MAX16065/MAX16066在发生故障且系统关断时，可对故障寄存器进行写操作。MAX16065/MAX16066将对非易失闪存执行块写入操作。这些故障寄存器能够实现长期的高级别系统可靠性。

通过这些故障寄存器，用户可以存储产生故障的被监测输入的信息，或将全部测量值写入闪存。之后用户还可以回读故障状态，进行调试设计。若系统或电路板返厂，则制造商就会掌握有用的故障数据，以此分析并确定引起故障的原因。

易于使用的图形配置工具节省了编程时间

绝大多数用于系统排序和监测的电源管理IC需要花费数小时的时间进行编程。而MAX16065/MAX16066则无需如此，器件提供易于使用的图形配置工具，大大节省了宝贵的设计时间。借助该工具可以快速产生数据，通过I²C或JTAG接口分析故障数据或测试不同配置。

MAX16065/MAX16066工作在2.8V至14V较宽的电压范围，允许采用中等总线电压直接供电。器件工作在-40°C至+85°C扩展级温度范围。MAX16065提供48引脚、7mm x 7mm TQFN封装；MAX16066提供40引脚，6mm x 6mm TQFN封装。现备有样品。芯片起价$6.05 (1000片起，美国离岸价)。欲获取更多信息，请访问：www.maxim-ic.com.cn/Monitors。

Maxim Integrated Products是一家设计、生产、销售高性能半导体产品的上市公司。公司在超过25年的发展进程中不断创新，始终致力于为客户提供具有高产品附加值的模拟和混合信号设计方案。迄今为止，公司的产品总数超过6100种，广泛应用于工业、通信、消费类电子以及计算处理等领域。

Maxim在2009财政年度收入超过16亿美元。作为财富杂志1000强公司，Maxim位于Nasdaq 100、Russell 1000和MSCI USA指数的公司列表中。欲获取更多信息，请访问www.maxim-ic.com.cn。
