凌力尔特推出 1.2A、55V 降压型开关稳压器 LT3991

2009年11月24日13:36:43 本网站我要评论(2)字号：T | T | T

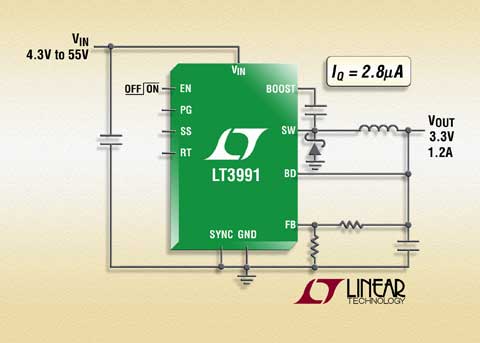

图片说明： 2.8uA I_Q、55V 降压型 DC/DC 转换器

2009 年 11 月 24 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 1.2A、55V 降压型开关稳压器 LT3991，该器件具有一个集成的升压二极管。其突发模式 (Burst Mode^®) 工作在无负载备用情况下保持静态电流低于 2.8uA。LT3991 的 4.3V 至 55V 输入电压范围使其非常适用于汽车和工业应用。其内部 1.7A 开关可以在电压低至 1.19V 时提供高达 1.2A 的连续输出电流。LT3991 的突发模式工作提供超低静态电流，从而使其非常适用于诸如汽车或工业系统等应用，这类系统要求始终保持接通工作和较佳电池寿命。开关频率从 200kHz 至 2MHz 是用户可编程的，使设计师能够优化效率，同时避开关键噪声敏感频段。其 10 引线 3mm x 3mm DFN 或耐热增强型 MSOP 封装结合高开关频率，允许使用小的外部电感器和电容器，从而可提供一个占板面积紧凑和高热效率的解决方案。

LT3991 采用一个高效率 1.7A、440mΩ 开关，必要的升压二极管、振荡器、控制和逻辑电路集成到单芯片中。低纹波突发模式工作在低输出电流时保持高效率，同时保持输出纹波低于 15mV_PK-PK。特殊设计方法和新的高压工艺使得在宽输入电压范围内实现了高效率，而且 LT3991 的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括一个电源良好标记、软启动功能、外部时钟同步和内部补偿。

LT3991EDD 采用 3mm x 3mm DFN-10 封装，LT3991EMSE 采用耐热增强型 MSOP-10 封装，以 1,000 片为单位批量购买，每片价格为 2.95 美元。LT3991IDD 和 LT3991IMSE 经过测试，保证在 -40°C 至 125°C 的结温范围内工作，千片批购价为每片 3.28 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LT3991

超低静态电流：2.8uA I_Q (在 12V_IN 至 3.3V_OUT)
低纹波突发模式工作：输出纹波 <15mV_P-P
宽输入电压范围：4.3V 至 55V
1.2A 较大输出电流
可调节开关频率：200kHz 至 2MHz
在 250kHz 至 2MHz 之间可同步
快速瞬态响应
准确的 1V 使能引脚门限
低停机电流：I_Q = 700nA
电源良好标记
软启动功能
内部补偿
饱和开关设计：0.44Ω 导通电阻
输出电压：1.19V 至 30V
小型耐热增强型 10 引脚 MSOP 封装和 (3mm x 3mm) DFN 封装
