凌力尔特推出一对 16 位增量累加 ADC LTC2470 和 LTC2472

2009年12月07日15:37:24 本网站我要评论(2)字号：T | T | T

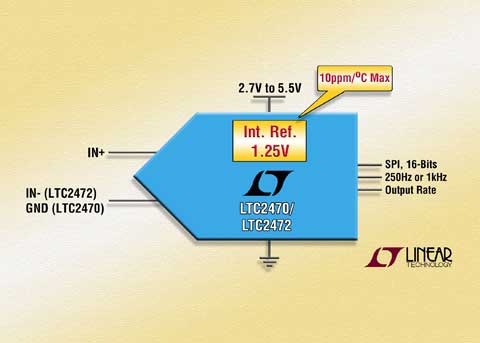

图片说明： 16 位 ADC 具可选的 250sps/1ksps 输出速率和较大值为 10ppm/°C 的内部基准

2009 年 12 月 7 日 – 凌力尔特公司 (Linear Technology Corporation) 推出一对 16 位增量累加 ADC LTC2470 和 LTC2472，这两款器件在纤巧的 3mm x 3mm DFN 和 12 引线 MSOP 封装中集成了一个高准确度基准。这些器件集成的 1.25V 基准提供 2ppm/°C 的漂移性能和 0.1% 的初始准确度，适用于在空间受限应用中进行准确测量。两款 ADC 都提供有保证的 16 位无漏码分辨率和可选的 250sps 或 1ksps 输出速率。LTC2470 和 LTC2472 非常适合于系统和环境监视以及需要高输出速率的数据采集系统。

这些 ADC 在单一 2.7V 至 5.5V 的电源范围内工作，为通过 SPI 串行接口测量单端 (LTC2470) 或差分 (LTC2472) 传感器而设计。LTC2470 用其内部 1.25V 基准，可以测量一个 0V 至 1.25V 的单端输入，而 LTC2472 能够测量高达 ±1.25V 的差分输入。

通用型 LTC2470/LTC2472 实现了超卓的 16 位 DC 性能，包括了在 250sps 时的 2LSB (典型值) 积分非线性误差、3uV_RMS的转换噪声和 0.25% 的增益误差 (较大值)。一个内部振荡器免除了增设外部组件来执行转换操作的需要。

LTC2470/LTC2472 在转换时吸取 3.5mA 电源电流。每次转换之后，ADC 进入打盹模式，从而将电源电流降至不到 1.5mA (较大值)。通过将转换器置于休眠模式，电源电流还可以进一步降低至不到 2uA (较大值)。LTC2470/LTC2472 还含有一个专有的输入采样网络，该网络将动态输入电流降至少于 50nA，从而可实现多种外部输入保护和滤波器电路。

LTC2470 和 LTC2472 每个都采用小型 12 引脚 3mm x 3mm DFN 和 MSOP 封装。这两款器件的商用和工业温度级版本已开始供货。以 1,000 片为单位批量购买，每片 LTC2470 和 LTC2472 的价格均为 1.70 美元。如需更多信息，请登录 www.linear.com.cn。

超纤巧 ADC 系列

器件型号	输入	输入范围	输出范围	I/O	V_REF
LTC2450	单端	0V to V_CC	30Hz	SPI	V_CC = V_REF
LTC2450-1	单端	0V to V_CC	60Hz	SPI	V_CC = V_REF
LTC2451	单端	0V to V_REF	60Hz	I²C	外部
LTC2452	差分	±V_REF	60Hz	SPI	外部
LTC2453	差分	±V_REF	60Hz	I²C	外部
LTC2460	单端	0V to V_REF	60Hz	SPI	内部
LTC2461	单端	0V to V_REF	60Hz	I²C	内部
LTC2462	差分	±V_REF	60Hz	SPI	内部
LTC2463	差分	±V_REF	60Hz	I²C	内部
LTC2470	单端	0V to V_REF	250/1000Hz	SPI	内部
LTC2472	差分	±V_REF	250/1000Hz	SPI	内部

性能概要：LTC2470/LTC2472

16 位分辨率，无漏码
内部基准 (较大值为 10ppm/°C)
单端 (LTC2470) 或差分 (LTC2472)
可选的 250sps/1ksps输出速率
1mV 偏移误差
0.01% 增益误差
对于多工应用可在单个转换周期内实现稳定
具自动停机的单周期工作

3.5mA (典型值) 电源电流
2uA (较大值) 休眠电流
内部振荡器 ―― 无需外部组件
SPI 接口
小型 12 引线 3mm x 3mm DFN 和 MSOP 封装
