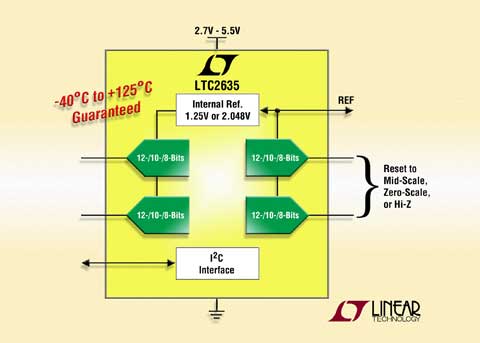

图片说明： 12 位 / 10位 / 8 位四通道 DAC 复位至高阻抗

2009 年 12 月 9 日 – 凌力尔特公司 (Linear Technology Corporation) 推出四通道 12 位、10 位和 8 位轨至轨数模转换器 (DAC) LTC2635，该器件采用纤巧 3mm x 3mm QFN 和 MSOP 封装，集成了一个精确的 10ppm/°C 基准。订购选项包括2.5V (LTC2635-L) 和 4.096V (LTC2635-H) DAC 满标度输出。除了提供加电复位至零和中标度的选项，LTC2635-L 还包括可在加电复位以及停机时提供高阻抗输出的订购选项。这使得能够在诸如电源裕度调节等应用中运用 DAC，在此类应用中，DAC 输出在上电期间必须与电源进行电隔离，然后被调用以执行电源电压的升/降调节操作。

LTC2635 的小尺寸和内部基准对各种工业、汽车和 ATE 应用来说都很重要。LTC2635 提供 INL 误差为 ±2.5LSB (较大值) 和串扰为 3nV•s 的 12 位性能，从而确保在一个 DAC 上的电压变化对其它 DAC 的影响较小。用单一 2.7V 至 5.5V 电源工作，电源电流很低，每 DAC 为 125uA。

除了选择 3 种分辨率之一，设计师还可以选择 2.5V 或 4.096V 满标度范围以及零标度、中标度或高阻抗 (Hi-Z) 的加电选项。16 引脚 3mm x 3mm QFN 封装中包含一个硬件负载 DAC (LDAC) 引脚、3 个用来选择 27 个独立 I²C 地址的地址引脚、和一个 REFLO 引脚。10 引脚 MSOP 封装只有一个地址引脚，用来选择3 个独特的 I²C 总线地址。所有 LTC2635 的选项都保证在汽车 (-40°C 至 +125°C) 和商用 (0°C 至 +70°C) 温度范围工作。以 1,000 片为单位批量购买，每片价格为 2.03 美元。如需更多信息，请登录 www.linear.com.cn。

器件型号	位	DAC	I/O	基准	封装
LTC2637	12、10、8	8	I²C	输入或输出	4mm x 3mm DFN-14、MSOP-16
LTC2636	12、10、8	8	SPI	输入或输出	4mm x 3mm DFN-14、MSOP-16
LTC2635	12、10、8	4	I²C	输入或输出	3mm x 3mm QFN-16、 MSOP-10
LTC2634	12、10、8	4	SPI	输入或输出	3mm x 3mm QFN-16、 MSOP-10
LTC2631	12、10、8	1	I²C	输入或输出	TSOT23-8
LTC2630	12、10、8	1	SPI	仅内部或 V_CC	SC70-6
LTC2640	12、10、8	1	SPI	输入或输出	TSOT23-8

性能概要：LTC2635

集成的精确基准

2.5V 满标度 10ppm/°C (LTC2635-L)
4.096V 满标度 10ppm/°C (LTC2635-H)
较大 12 位 INL 误差：±2.5LSB
引脚和软件兼容的 I²C DAC
在 -40°C 至 +125°C 的温度范围内保证单调
DAC 之间超低串扰 (3nV•s)
低噪声 (0.75mV_P-P，0.1Hz 至 200kHz)
可选内部或外部基准
2.7V 至 5.5V 电源范围 (LTC2635-L)
低功率运行：每 DAC 为 125uA
加电复位至零标度、中标度或高阻抗选项
纤巧 3mm x 3mm QFN-16 和 MSOP-10 封装
