Intersil的新款电源模块攻克5个较困难的电源难题

2010年01月27日11:19:07 本网站我要评论(2)字号：T | T | T

全球高性能模拟半导体设计和制造领导厂商Intersil公司（纳斯达克全球精选市场交易代码：ISIL）今天宣布，推出紧凑、可扩展的电源模块ISL8200M。这个灵活的新模块为设计者提供了易用的通用电源解决方案，可满足各种各样负载点(POL)电源的要求。

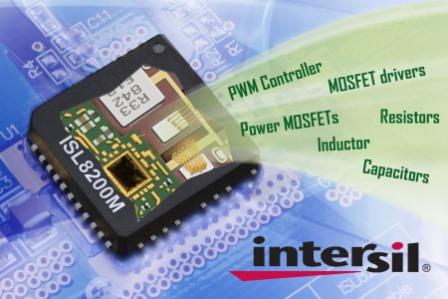

ISL8200M是10A、高度集成的POL稳压器，采用表面安装的QFN封装，内部包含一个PWM控制器、功率MOSFET、功率电感器和相关的分立器件，是计算、通信和网络基础设施，以及工业市场中各种应用的理想之选。

现在，电源系统设计者已面临着相当多的挑战，而且应用对性能的需求还在不断增加中。除非工程师已钻研电源设计多年，并成为这个领域的行家，否则几乎不可能实现“一步到位”的设计。但由于ISL8200M采用了稳固、高度集成的结构，所以使得设计一款高性能POL稳压器成为一件轻而易举的事情。

ISL8200M的5个重要特性和优点

1、简单易用：用ISL8200M构建一个高性能POL稳压器既快速又简单。您所需要用到的器件仅仅是输入和输出电容器，少量支持元器件，以及一个用来对输出电压进行编程的电阻。

2、更低的风险：用户对电源系统性能的要求不断提高，使得设计风险也提高了。ISL8200M使用户在没有任何风险的情况下就能获得较领先的性能。由于所需的器件更少了，在现场使用时的可靠性也得到了改善。

3、更快的上市时间：用户常常在产品开发的后期才开始着手电源系统的设计。ISL8200M减小了产品延期的风险，只要把它安装到电路板上，它就能正常工作。现在，您能够轻松地在首次设计时就设计好电源，并使您的产品如期上市。

4、节省空间的更小占位：ISL8200M紧凑的15mm x 15mm封装只占用很少的PCB板面积。由于厚度只有2.2mm，ISL8200M可以安装在PCB板的背面，而PCB板的背面一般是不安装器件的。

5、精简库存：现在，设计者必须根据输出电流的要求采用不同的电源方案。ISL8200M使设计者用一个方案就能覆盖从小于10A的应用到60A的应用。这样用一个部件就能满足各种POL稳压器应用的需求，从而简化库存管理。

专利的电流分配架构

ISL8200M的输入电压为3V～20V，支持0.6V～6V的输出电压。器件采用专利的电流分配架构，可以让6个模块并行工作，使总输出电流达到60A。即便在低电压、高电流的应用中，远程电压检测功能也能实现精确的调节。

设计者可对ISL8200M进行编程和对开关频率进行同步，优化效率和在对噪声敏感的系统中控制开关噪声。使能引脚和电源良好指示器可以用来对模块排序，满足FPGA和处理器电源排序的要求。

与其他竞争电源模块不同的是，ISL8200M采用热增强的表面安装QFN封装，引线分布在封装四周。这种封装使焊接更加可靠，便于进行焊锡质量检查和用示波器探头接触引线。

定价及供货情况

现已供货的ISL8200MIRZ采用23引线的QFN封装，定购批量为1,000片的定价为15.86美元。
