Maxim推出HDMI v1.3、2.25Gbps自动电缆均衡器

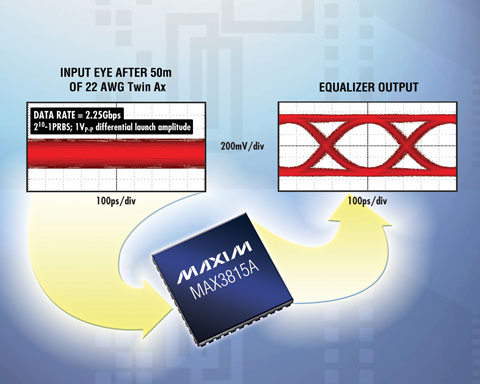

Maxim推出用于HDMI v1.3 TMDS应用的2.25Gbps自动电缆均衡器MAX3815A。MAX3815A可补偿0至35米的24 AWG HDMI电缆,或0至22米的28 AWG HDMI电缆,能够运行速率高达2.25Gbps的TMDS数据。器件兼容720p、1080i、1080p以及30至36位色彩(“深色”)的1080p HDTV分辨率。器件还支持VGA至WUXGA计算机分辨率。
每个数据通道的自适应均衡器自动向电缆提供较优的所需均衡。还提供手动均衡模式,用于特定电缆应用。驱动电缆时,TMDS输出电流可以设定为允许差分背向端接,以吸收电缆连接器反射。器件还可以选择工作在低功耗模式,输出摆幅切换到DVI输出规格的一半。这种模式可用在短距离、芯片间直接通信中。
MAX3815A具有3个差分数据通道、一个时钟通道,以及一个LOS (信号丢失)输出,没有时钟信号时自动关闭输出。
器件工作于3.3V电源,消耗0.6W功率。MAX3815A提供7mm x 7mm、48引脚无铅TQFP封装,工作于0°C至+70°C商业级温度范围。可提供带HDMI输入/输出连接器和I²C线扩展器(MAX3816A)的评估板,详细信息请联系工厂。
Maxim公司电话:010-62115199,传真:010-62115299,网址:http://china.maxim-ic.com。
