凌力尔特推出效率为 95% 的双输出同步降压型 DC/DC 控制器 LTC3865/-1

2010年02月25日10:49:39 本网站我要评论(2)字号：T | T | T

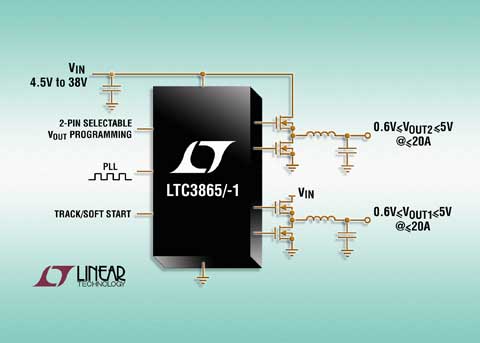

图片说明：双输出同步降压型 DC/DC 控制器

2010 年 2 月 25 日 – 凌力尔特公司 (Linear Technology Corporation) 推出效率为 95% 的双输出同步降压型 DC/DC 控制器 LTC3865/-1，该器件具有两引脚可选 VOUT 设定功能，该功能节省了 4 个精准反馈电阻器。输出电压保持严格的 ±1% 准确度，包括初始设置点、-40°C 至 125°C 的工作温度范围和负载/电压调节。可以选择从 0.6V 至 5V 的 9 个输出电压。4.5V 至 38V 的输入电压范围涵盖各种应用，包括大多数的中间总线电压和电池化学组成。强大的内置 N 沟道 MOSFET 驱动器允许使用大功率外部 MOSFET，以产生高达 20A 的输出电流。应用包括医疗、工业、汽车、数据通信、电信和多功能打印机中的负载点稳压器。
恒定频率电流模式架构允许在 250kHz 至 770kHz 范围内选择固定或可锁相 (PLL)  开关频率。通过使各级以 180º 相差工作，较大限度地降低了功率损耗和电源噪声。OPTI-LOOP® 补偿减小了瞬态响应，并可以在宽输出电容和 ESR 值范围内优化，这包括所有陶瓷输入和输出电容器。输出电流检测通过测量输出电感器 (DCR) 两端的电压降完成，以实现较高效率，或者通过采用一个可选的检测电阻器完成。在短路情况下，电流折返限制 MOSFET 的热量。此外，LTC3865/-1 具有可调软启动或跟踪，以控制输出电压启动特性。LTC3865/-1 能提供高达 99% 的占空比，具有非常低的压差电压，对于在电池供电应用中延长运行时间来说，这是一个非常有用的功能。
LTC3865/-1 采用耐热增强型 5mm x 5mm QFN-12 和 SSOP-38 封装。以 1,000 片为单位批量购买，每片价格为 2.65 美元。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTC3865/-1
•    两引脚可选 (9 个设定值) 输出电压设定，选择范围为 0.6V 至 5.0V
•    节省 4 个精准反馈电阻器
•    同步整流实现高达 95% 的效率
•    4.5V 至 38V 的宽输入电压范围
•    在 -40ºC 至 +125ºC 的温度范围内具 ±1% 的总 DC 输出电压准确度
•    双输出、180º 反相控制器降低噪声和输入电容
•    DCR 或 RSENSE 电流检测选项
•    强大的内置 N 沟道 MOSFET 驱动器
•    250kHz 至 770kHz 的可锁相固定工作频率
•    可编程软启动或跟踪
•    可调电流限制
•    电流模式控制
•    电源良好信号

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
