凌力尔特推出同步降压型 DC/DC 转换器 LT3741

2010年03月23日10:32:34 本网站我要评论(2)字号：T | T | T

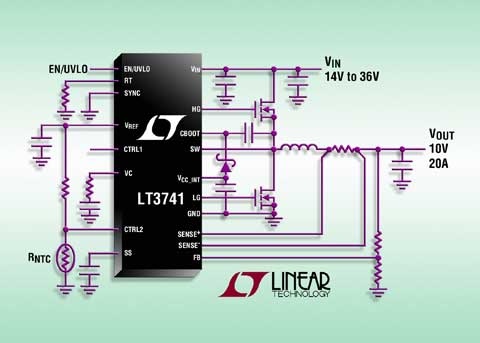

图片说明：大功率、恒定电流/恒定电压同步降压型转换器

2010 年 3 月 23 日 – 凌力尔特公司 (Linear Technology Corporation) 推出同步降压型 DC/DC 转换器 LT3741，该器件设计为准确地 (±6%) 调节高达 20A 的输出电流。其6V 至 36V 的输入电压范围、恒定电流和恒定电压工作使该器件非常适用于多种应用，如从电池和超级电容器充电器、激光驱动器到大电流 LED 照明的各种应用。LT3741 采用两个外部开关 MOSFET，在 0V 至 34V 的宽电压范围内提供高达 20A 的连续输出电流。高达 95% 的效率使得无需外部散热。LT3741 的频率可被设定和同步在 200kHz 到 1MHz 范围，从而允许设计师优化效率，同时较大限度地减小外部组件尺寸。结合 4mm x 4mm QFN-20 或耐热增强型 TSSOP-20 封装，LT3741 可提供一个高度紧凑的恒定电压和电流解决方案。

LT3741 采用平均电流模式控制方法，以在 0V 至 V_IN – 2V 的宽输出电压范围内保持电感器电流稳定。该稳定电流由 CTRL 引脚上的模拟电压以及一个外部检测电阻器设定。LT3741 的独特拓扑使它既能提供又能吸收电流。LT3741 的稳定输出电压和过压保护用一个外部电压分压器设定。其它特点包括一个准确的外部电压基准、一个可编程欠压闭锁 (ULVO) 引脚和热停机。

LT3741EUF 采用 20 引脚 4mm x 4mm QFN 封装，而 LT3741EFE 采用耐热增强型 TSSOP-20 封装，千片批购价分别为每片 3.95 美元和 4.10 美元。扩展温度版本或“I”级版本的 LT3741IUF 和 LT3741IFE 也已经供货。以 1,000 片为单位批量购买，每片价格分别为 4.65 美元和 4.82 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LT3741

控制引脚对稳定输出电流提供准确控制
±1.5% 的电压调节准确度
±6% 的电流调节准确度
6V 至 36V 的输入电压范围
宽输出电压范围：0V 至 (V_IN – 2V)
平均电流模式控制
<1μA 的停机电流
高达 95% 的效率
附加引脚用于负载电流的热量控制
耐热增强型 4mm x 4mm QFN 和 20 引脚 FE 封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
