凌力尔特推出仅12uA 静态电流的45V、50mA同步降压型转换器

2008年11月03日10:40:00 本网站我要评论(2)字号：T | T | T

凌力尔特公司 (Linear Technology Corporation) 推出能承受 45V 输入的同步降压型转换器 LTC3642，该器件能提供高达 50mA 的连续输出电流，采用 3mm x 3mm (或 MSOP8-E) 封装。它在 4.5V 至 45V 的输入电压范围内工作，具高达 60V 的瞬态保护，从而非常适合于汽车和工业的 4mA 至 20mA 控制环路应用。LTC3642 采用内部同步整流和一个可编程峰值电流模式设计，以在较低电流应用中优化效率。它提供高达 93% 的效率，且仅需要 12uA 静态电流，从而较大限度地延长了电池工作时间。其 3mm x 3mm DFN 封装 (或 MSOP-8E) 和仅 3 个纤巧外部组件的结合，可为众多通用型应用提供一个占板面积非常紧凑的解决方案。

LTC3642 采用在无负载时仅消耗 12uA 电流的内部高端和同步电源开关，同时保持输出电压稳定，从而非常适合于由电池供电和始终保持接通的应用。由于该转换器固有的稳定性，因此无需外部补偿，从而较大限度减小了解决方案的占板面积。它可提供可调输出电压 (低至 0.8V) 或固定 3.3V 或 5V 输出电压版本。

以 1,000 片为单位批量购买，每片 LTC3642EDD 和 LTC3642EMS8E 的价格都分别为 2.65 美元。LTC3642IDD 和 LTC3642IMS8E 经过测试以保证在 -40°C 至 125°C 的工作结温范围内工作。它们的千片批购价为每片 3.05 美元。所有版本都有现货供应。

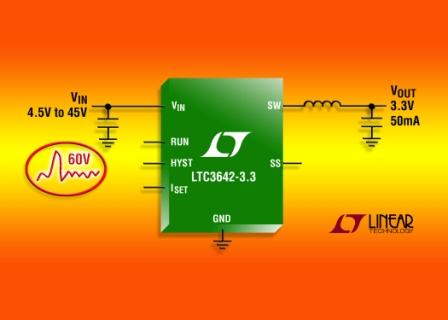

照片说明：具仅 10uA 静态电流的 45V、50mA 同步降压型转换器

性能概要：LTC3642

· 宽输入电压范围：4.5V 至 45V、可承受 60V 输入瞬态

· 内部高端和低端电源开关

· 无需补偿

· 50mA 输出电流

· 高效率：达 93%

· 低静态电流：12uA

· 0.8V 反馈电压基准

· 可调峰值电流限制

· 内部或可编程软启动

· 具可调迟滞的精确 RUN 引脚门限

· 3.3V、5V 和可调输出版本

· 固定输出版本仅需 3 个外部组件

· 扁平 (0.75mm) 3mm x 3mm DFN 和耐热增强型 MS8E 封装
