德州仪器推出业界较高线性度的较小型双通道 16 位 800 MSPS 内插 DAC

2010年04月08日15:01:32 本网站我要评论(2)字号：T | T | T

DAC有助提高频谱性能
并为无线通信、软件定义无线电以及测量测试设备节省板级空间与成本

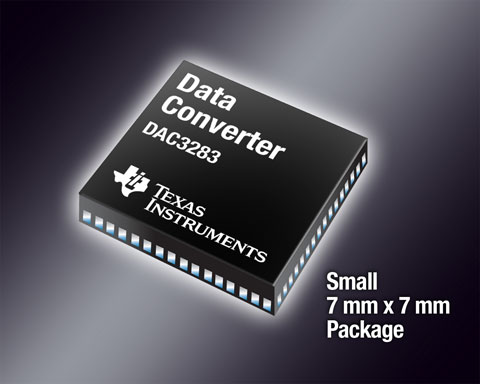

德州仪器 (TI) 宣布推出一款可在 200 MHz 下提供 75 dBc 三阶互调失真 (IMD3) 的 16 位 800 MSPS 内插数模转换器 (DAC)。该 DAC3283 采用 7 毫米 x 7 毫米 QFN 封装，同时也是同类较小的 DAC，从而可为无线通信、软件定义无线电 (SDR)、测量测试以及功率放大器线性化应用节省宝贵的板级空间。DAC3283 内插一个单字节宽的差分接口，可将数据输入引脚锐减 50%，从而使设计人员能够选用更低成本的 FPGA 或 ASIC 来提升 DAC 性能。如欲了解更多详情或申请样片，敬请访问：http://focus.ti.com.cn/cn/docs/prod/folders/print/dac3283.html。

DAC3283 的主要特性与优势

单载波 WCDMA 相邻信道泄漏比 (ACLR) 为 153 MHz IF 下的 81 dBc，可在简化系统设计的同时实现更高的频谱性能；
可选 2x/4x 内插滤波器不但能够实现更低的简化数据输入速率，同时还可充分发挥高达 800 MSPS DAC 速率的优势；
I/Q 相位与偏移校正可在驱动正交调制器 (TRF370417) 的同时提高性能，满足 3G、4G 以及传输频率在 50 MHz 至 6 GHz 之间的多载波系统的需求；
多 DAC 同步支持可为分集智能天线无线电降低设计复杂性。

工具、供货与封装情况

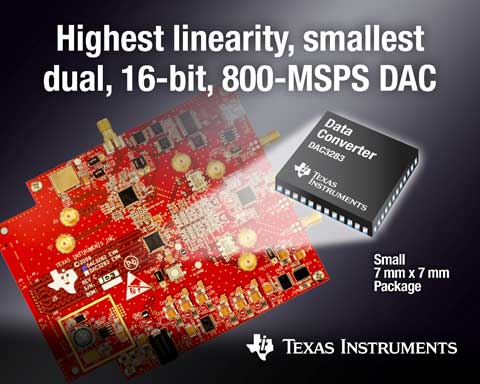

采用 48 引脚 7 毫米 x 7 毫米 QFN 封装的 DAC3283 现已开始供货。同时供货的还有引脚兼容的 DAC3282，这是一款针对基带与低 IF 发送器优化的 625 MSPS DAC，支持 2x 内插与正弦校正滤波器。此外，TI 还可提供 DAC3282 与 DAC3283 评估板 (EVM)，以及包括高性能时钟发生器 (CDCE62005) 与 TRF370417 正交调制器在内的收发器系列。该 DAC EVM 与 TI TSW3100 测试图案信号发生器模块完全兼容，可实现快速的评估。

通过以下链接查阅有关 TI 数据转换器产品系列的更多信息：

订购 DAC3283 样片与 EVM：http://focus.ti.com.cn/cn/docs/prod/folders/print/dac3283.html；
下载较新选择指南：www.ti.com.cn/dataconverters；
通过 TI E2ETM 社区的高速数据转换器论坛咨询问题、分享知识：http://www.dataconverterforum-pr。

商标

E2E 是德州仪器的商标。所有注册商标与其它商标均归其各自所有者所有。

关于德州仪器公司

德州仪器 (TI) 始终致力于帮助客户从容应对任何设计挑战，从而开发出创新的电子解决方案，让未来世界更智能、更健康、更安全、更环保以及更精彩。作为全球性的半导体公司，TI 在全球超过 30 个国家设有制造、设计或销售机构。

TI 在纽约证交所上市交易，交易代码为 TXN。

如欲了解有关 TI 的进一步信息，敬请查询 http://www.ti.com.cn。

TI 半导体产品信息中心免费热线电话：800-820-8682。
