马春奇先生于2005年加盟飞兆半导体，现任飞兆半导体亚洲区移动、计算、消费和通信(MCCC)市场推广和应用总监。马春奇先生在半导体行业拥有超过17年的丰富经验，并曾在摩托罗拉和飞思卡尔工作，对这一市场有深入且全面的了解。

飞兆半导体MCCC市场推广和应用总监马春奇

据马春奇介绍，飞兆半导体在MCCC市场特别专注于手机、计算和多媒体应用。以手机为例，iSuppli较新数据显示，2009年手机市场的付运量超过12亿部，智能手机预计到2012年将超过3.84亿部。

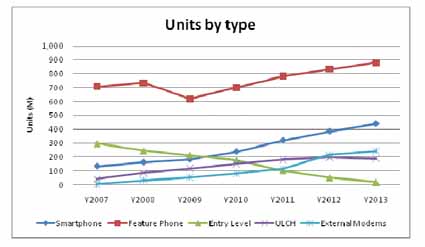

手机市场预测

针对这一巨大的市场，飞兆半导体提供了种类繁多的模拟和功率产品，以满足日新月异的市场需求。

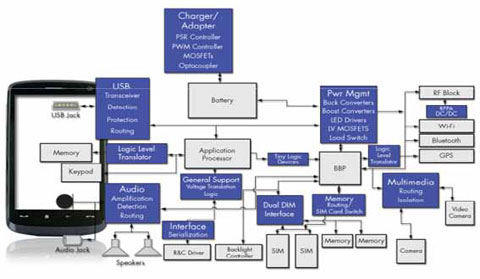

飞兆半导体手机解决方案

针对手机、移动音频、计算机和消费应用的具有USB/充电器检测功能并高度集成的过压保护 (OVP) 器件FAN3989在片内集成了FET并内置自动检测功能，可以侦测USB充电器的插拔，所有功能均集成于单片封装内。相比分立式实现方案，这类集成式自动检测功能更可以简化设计，省略外围电路，进而可以节约15% 到 20%的线路板空间。其过压保护功能是满足新兴安全标准的理想选择，这点对于手机应用尤为重要。

可编程LED闪烁器件FAN5646为手机、超便携设备、消费产品和工业/嵌入式系统提供能够轻易编程的闪烁 LED 解决方案，创造更出色的视觉体验。FAN5646使用专有的TinyWire单线数字接口，可编程出独特的LED闪烁速度和图案，而且无需微控制器即可实现连续运作。传统的LED闪烁编程方案包括连接LED至LDO稳压器，或使用一个FET加锂电池，但是这两种实施方案均需要一个微处理器来编程闪烁图案，而且微控制器需要连续运作以维持图案，造成电池电流消耗。相较之下，当FAN5646处于使能状态时，可连续播放这些LED闪烁图案，直到微控制器发出指令停止，大大减少功耗。

为3G手机及无线数据卡设计人员提供的小尺寸射频功率 DC-DC 转换器FAN5902采用具有12 凸块 (bump) 0.5mm 间距CSP 封装，工作频率为 6MHz，并使用更小尺寸 (0.5uH) 的片状电感，可节省空间和降低组件成本。这款转换器根据通过天线发送的射频功率水平，调节 3G 射频功率放大器的电压，从而在较广阔的天线功率水平范围内实现更高的能效，帮助延长3G手机通话时间多达 40 分钟。而在以数据功能为主的手机和智能手机中，尤其是在郊区和信号覆盖不良的区域，更能节省较多100 mA 的电池耗电量。这一电压管理功能可将功率增加 20 至 30%，显著延长接通时间，让 3G手机运行更多的处理器应用。此外，FAN5902 提供高达800mA rms电流，能够支持由于极大的天线失配和50mΩ旁路FET导通电阻引起的过多的RFPA电流，并能够在2.7V低电池电压下工作。

适合手机、PDA和MP3播放器应用的USB附件开关产品FSA800尺寸超小，将所有主要的多媒体功能集成进薄型UMLP封装(1.8mm x 2.6mm x 0.55mm)中。它具有内置充电检测功能、28V的过压容差、内置终止电阻器，以及负摆幅功能。通过在紧凑型封装中集成了多种功能，可以简化便携设计并减少外部元件数目。

在充电器和适配器应用方面，设计人员面临降低待机功率、提高效率，同时减小其设计尺寸的挑战。目前，这些应用通过使用RCC或其它IC解决方案，取得了不同程度的成效。如带有高压(HV)启动电路和一个集成了MOSFET的FSEZ1307 PSR PWM控制器，便能够简化设计，节省线路板空间并满足现今的节能要求。

马春奇表示，在手机应用中可以看到以下几方面的趋势：如MicroUSB供电、超薄、LCD尺寸增大、增加GPS功能和对Android系统的支持等，而飞兆半导体也将提供有前瞻性的解决方面，满足较新的需求。
