凌力尔特推出 2.5V 至 5.5V 过压和过流保护控制器 LTC4361

2010年04月22日12:01:29 本网站我要评论(2)字号：T | T | T

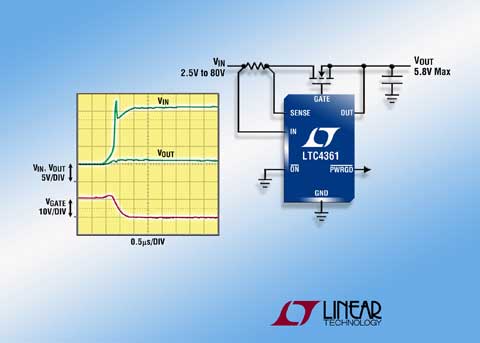

图片说明：简化的过压和过流保护

2010 年 4 月 22 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 2.5V 至 5.5V 过压和过流保护控制器 LTC4361，该器件为保护低压、便携式电子产品免遭输入电压瞬态和电流浪涌导致的损坏而设计。过压事件可能由电源适配器失效或故障引起，或者可能在带电向设备的电源输入插入一个 AC 适配器时发生。也可能偶然将错误的电源适配器插入一个设备，这有可能由于过压或负电源电压而引起损坏。LTC4361 用准确度为 2% 的 5.8V 过压门限检测过压事件，并在 1us (较大值) 内快速响应，以隔离下游组件的输入。高达 80V 的过压保护可以用这个简单的 IC/MOSFET 解决方案实现，而无需额外的外部组件 (如输入端的电容器或抑制器)。此外，LTC4361 监视位于电路输入端的电流检测电阻器两端的压降，以免受过流故障影响。LTC4361 的目标应用是具有多个电源选项的移动电子产品，如通过交流适配器和汽车电池适配器以及 USB 端口充电的蜂窝电话、MP3/MP4 播放器和数码相机等。

LTC4361 控制一个低成本外部 N 沟道 MOSFET，以在正常工作时提供一条从输入到负载的低损耗通路。浪涌电流限制通过控制栅极的电压转换率实现。如果输入端的电压超过 5.8V 过压门限，那么 GATE 就在 1us 内被拉低以保护负载。当该 IC 用 2.5V 至 5.5V 的电源工作时，输入引脚可以承受 80V 的瞬态或 DC 过压。LTC4361 具有由 /ON 引脚控制的软停机功能，并为可选的外部 P 沟道 MOSFET 提供栅极驱动输出，以实现电压反向保护。电源良好输出引脚指示栅极接通。在过压情况发生后，LTC4361 以启动延迟自动重启。LTC4361 有两种版本：LTC4361-1 在过流事件发生后锁断，而 LTC4361-2 在 130ms 延迟后进行自动重试。

建议新的 LTC4360 过压保护控制器用于不需要过流保护的应用。尽管两种 LTC4360 版本提供很多与 LTC4361 相同的功能，但是两种 LTC4360 版本的引脚功能与 LTC4361 是不同的。LTC4360-1 具有软停机控制和 1.5uA 的低停机电流，而 LTC4360-2 可以驱动一个可选的外部 P 沟道 MOSFET，以实现负电压保护。

LTC4361 规定在整个商业和工业温度范围内工作，采用 8 引线 (2mm x 2mm) DFN 和 SOT-23 封装，而 LTC4360 则采用纤巧 8 引线 SC70 封装。评估版和样品在线提供。以 1,000 片为单位批量购买，LTC4360 的价格为每片 1.15 美元，LTC4361 的价格为每片 1.40 美元。两种器件都已开始批量供货。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTC4361

2.5V 至 5.5V 工作
过压保护高达 80V
对大多数应用来说，无需输入电容器或瞬态电压抑制器(TVS)
准确度为 2% 的 5.8V 过压门限
准确度为 10% 的50mV 过流电路断路器
控制 N 沟道 MOSFET
<1us 的过压和过流断开时间，缓慢停机
可调加电 dV/dt 限制浪涌电流
电压反向保护
电源良好输出
低电流停机 (1.5uA)
过流发生后锁断 (LTC4361-1) 或自动重试 (LTC4361-2)
采用 8 引线 ThinSOT™ 和 8 引线 (2mm x 2mm) DFN 封装
