飞兆半导体MicroFET™ MOSFET以更小占位面积配合便携设计要求

2010年05月07日11:32:40 本网站 我要评论(2)字号:T | T | T
关键字:应用 半导体

高性能薄型 1.6mm x 1.6mm MOSFET产品系列



飞兆半导体公司(Fairchild Semiconductor) 为满足便携产品设计人员不断寻求效率更高、外形更小更薄的解决方案的需求,推出采用超紧凑、薄型(1.6mm x 1.6mm x 0.55mm)封装的高性能MicroFET MOSFET产品系列。

设计人员使用这一行业领先的产品系列,能够挑选最适合其应用和设计需求的MicroFET MOSFET产品。新的产品系列备有数种常用的拓扑选择,包括单P沟道和肖特基二极管组合,单N沟道和肖特基二极管组合、双P沟道、双N沟道、互补对(complementary pair)、单N沟道和单P沟道器件。

这些MicroFET MOSFET采用飞兆半导体性能先进的PowerTrench® MOSFET工艺技术,能够实现非常低的RDS(ON)、总体栅极电荷(QG) 和米勒电荷(QGD),从而获得出色的传导和开关性能及热效率。相比传统的MOSFET封装,其先进的MicroFET封装提供了出色的功耗和传导损耗特性。

飞兆半导体提供业界最广泛的具有增强热性能的超紧凑薄型1.6mm x 1.6mm 和2mm x 2mm MicroFET器件。这些易于使用、节省空间的高性能MOSFET是便携应用的理想选择。

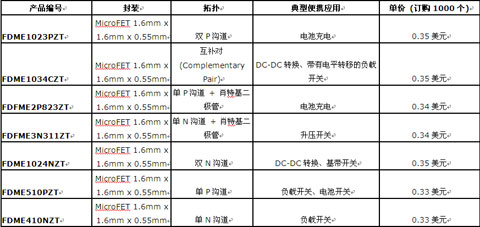

价格:见上表

供货:现提供样品

交货期:收到订单后12
