Maxim推出完全集成的1200MHz至2000MHz、双通道下变频混频器

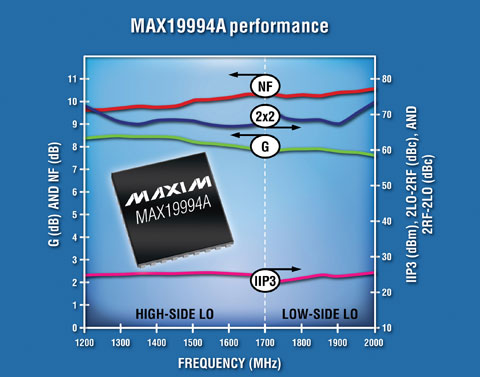

Maxim推出完全集成的1200MHz至2000MHz、双通道下变频混频器MAX19994A，器件带有片内LO开关、缓冲器和分离器。器件采用Maxim专有的单片SiGe BiCMOS工艺设计，具有无与伦比的线性度和噪声性能，以及极高的元件集成度。单片IC提供两路独立的下变频通道，每通道具有+25dBm (典型值) IIP3、8.4dB (典型值)转换增益以及9.8dB (典型值)噪声系数。此外，MAX19994A还具有业内较佳的2LO-2RF杂散抑制(-10dBm RF幅度时为68dBc、-5dBm RF幅度时为63dBc)。该款混频器专为2.5G/3G/4G无线基础设施应用而设计，在这类应用中高线性度和低噪声系数对增强接收器的灵敏度和抗阻塞性能至关重要。MAX19994A支持1200MHz至1700MHz WCDMA/LTE基站中的高端LO注入架构，此外还可配置为1700MHz至2000MHz GSM/EDGE、WCDMA/LTE、TD-SCDMA和cdma2000®基站中的低端注入架构。

MAX19994A作为完备的SiGe下变频器，集成了两路业内领先的混频器核、4个放大器、3个非平衡变压器、一个LO开关、缓冲器和分离器、以及多个分立元件。器件的8.4dB转换增益省去了接收通道中的整个IF放大器。MAX19994A优异的2LO-2RF和2RF-2LO性能还可简化相邻谐波分量的滤波要求，使滤波器的设计更为简单且性价比更高。器件的高集成度特性和优异的性能可将混频器方案尺寸减小一半，分立元件数量减少45%。

MAX19994A提供紧凑的6mm x 6mm、36引脚TQFN封装，与MAX9985/MAX9995/MAX19985A/MAX19993*/MAX19995/MAX19995A 700MHz至2200MHz双通道混频器引脚兼容，并与MAX19997A/MAX19999 1850MHz至4000MHz双通道混频器引脚类似。该系列下变频器非常适合多个频段采用相同PCB布局的应用。关于Maxim高性能混频器系列产品的详细信息，请参见china.maxim-ic.com/mixer。

*未来产品，可联系工厂申请样品。

Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。
