演绎全新人机界面解决方案

——Microchip先进单片机架构部副总裁Mitchel Obolsky谈简化系统设计并降低功耗和成本

Microchip Technology（美国微芯科技公司）一直致力为全球嵌入式控制市场提供创新的半导体产品。日前，该公司在北京发布了四款全新mTouch触摸传感解决方案，为采用8位、16位和32位PIC单片机的嵌入式应用提供先进的图形和触摸传感功能，包括业界首个、也是目前业界唯一的电容式触摸技术；将图形显示功能、触摸传感和USB模块，以及96KB RAM集于一身的16位PIC单片机系列；PIC32图形和mTouch开发工具，以及mTouch投射电容式触摸传感等全新解决方案。

Microchip先进单片机架构部副总裁Mitchel Obolsky表示，作为传统按钮式用户界面的替代，灵活、直观、互动的人机界面不断获得市场青睐。为了顺应市场不断发展的需求，Microchip推出的一系列mTouch触摸解决方案，为设计人员提供了低成本、快速、简易的人机界面嵌入式应用。

扩展电容式触摸传感技术能力

Microchip推出了业界第一个也是唯一的电容式触摸技术，可以实现金属前面板的触摸传感。这一免版税的、强大的技术基于较初发布成功的mTouch电容式触摸传感技术，目前已能够通过手套和含有液体的表面工作，它也使盲文可以用于电容式触摸传感界面。设计人员可以在8位、16位或32位PIC单片机（MCU）现有的应用代码中集成mTouch电容式触摸传感功能，从而降低整体系统成本。

不锈钢和有水的前面板也可以使用

作为传统按钮式用户界面的替代方法，触摸传感不断获得市场青睐，因为它可以实现一个完全密封的、现代的外观设计。mTouch电容式触摸传感用户界面的主要应用包括可能需要不锈钢前面板的家电市场；需要技术可靠性的工业市场；以及需要技术时尚美学的汽车市场。低功耗mTouch电容式触摸传感技术的有功电流小于5微安，有助于降低整体功耗。

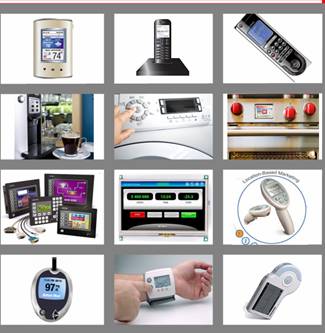

电容式触摸技术应用广泛

Mitchel Obolsky表示：“mTouch电容式触摸传感技术使客户能够轻松、廉价地在其设计中增加触摸传感界面。设计人员可以利用其现有的硬件和软件，在含有液体、用户戴着厚手套的金属前面板应用中采用我们的免版税技术。”

加速开发复杂图形化触摸传感人机界面

Microchip推出两款新的开发工具，为PIC32即基于32位单片机的设计增加先进人机界面。多媒体扩展板有助于开发高度互动的、基于图形的网络连接界面；增强型mTouch电容式触摸评估套件为采用PIC32实现的电容式触摸传感增加了一款新的评估板。

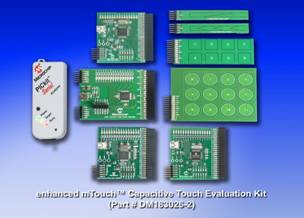

新款评估板

消费和工业用户需要具备易于使用的图形界面、触摸屏控制、高品质音频提示、电容式触摸按键/滑块和无线连接功能。PIC32单片机产品线的扩展已经满足了这些市场需求，两款新套件有助于嵌入式设计人员容易并符合成本效益地开发需要直观人机界面的各种消费和工业应用。

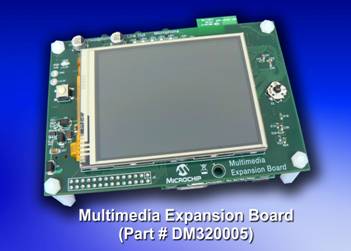

多媒体扩展板

多媒体扩展板是一个可以加在任何PIC32入门套件中的插件模块，已有成千上万的嵌入式设计人员购买。该板可以演示如何实现一个灵活的图形显示策略，而不依赖于已经过时的基于控制器的QVGA显示模块。它还包括高品质的24位立体声音频编解码器线路输出、耳机和麦克风插孔、集成的FCC认证的Wi-Fi、板上3轴加速计和5位置操纵杆。还没有其他制造商为这类32位单片机提供这样一种完整的多媒体开发系统。

集成并简化PIC24F单片机图形功能

Microchip推出了PIC24FJ256DA单片机系列的8款器件，集成了3个图形加速单元和1个显示控制器，以及96字节RAM。这种集成既降低了系统成本，实际上又为范围广泛的嵌入式应用增加了先进图形显示，而不需要使用外部RAM和显示控制器。通过集成用于USB和电容式触摸感应的外设还实现了更多的节省。为了加快产品上市时间，Microchip的图形显示设计中心可以为应用设计人员提供免费和易于使用的图形库和可视化设计工具等大量资源。

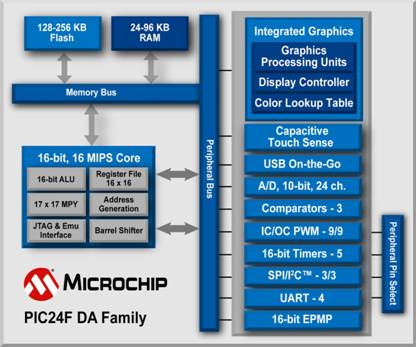

PIC24FJ256DA单片机框图

随着消费者已习惯于其便携式电子产品中的先进图形和触摸感应功能，设计人员必须将这些界面快速和低成本地融入嵌入式产品当中。凭借其8位、16位和32位PIC单片机广泛产品组合的细分和图形显示应用，Microchip的PIC24FJ256DA系列成为了设计师迁移超越固定功能，以高达VGA的分辨率分段式LCD到STN、TFT及OLED显示器的可行解决方案。这个系列还具备24通道的片上mTouch电容式触摸感应功能，可以实现大量的按钮、滑块和按键。此外，集成的全速USB嵌入式主机、设备和On-the-Go模块有助于较终用户方便地升级软件、记录数据和自定义设置。

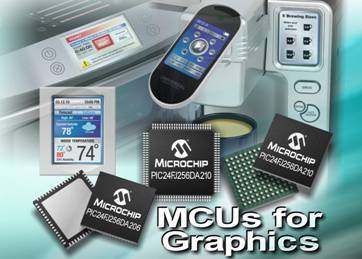

PIC24FJ256DA系列具备先进图形和触摸感应功能

投射电容式触摸屏传感技术

Microchip推出的mTouch投射电容式触摸屏传感技术是正在申请专利的一系列投射电容式触摸屏解决方案中的首项技术，这些解决方案可利用公司8位、16位和32位PIC MCU产品线实现。Microchip同时推出了mTouch投射电容式开发工具包，以及PIC16F707 8位单片机（MCU）。后者具备两个16通道电容式传感模块（CSM），可以同时运行以提高采样率。目前已经上市的这款MCU以及新推出的mTouch投射电容式技术和开发工具包有助于设计人员用一个MCU即可在其应用中轻松集成投射电容式触摸传感功能，从而降低系统总成本并提高设计灵活性。

作为传统按钮式用户界面的替代方法，触摸传感技术不断获得市场青睐，因为它可以呈现时尚的外观，实现更灵活、更直观的界面。mTouch投射电容式触摸屏技术使客户能够迅速开发和实现以玻璃为前面板的稳健用户界面，通过手势等功能简化用户交互。其典型应用包括全球定位系统、恒温器、移动手持设备及其他使用手指输入的小型显示器等设备。

www.microchip.com/index_cn.html
