凌力尔特推出4 通道电压输出 16 位和 12 位数模转换器

2010年08月05日17:32:02 本网站我要评论(2)字号：T | T | T

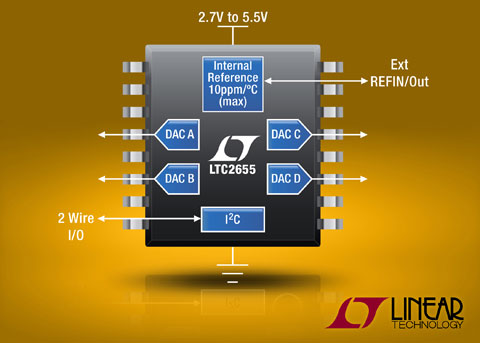

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 8 月 5 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 4 通道电压输出 16 位和 12 位数模转换器 (DAC) 系列 LTC2655，该系列器件具内部基准和 I²C 接口。LTC2655 DAC 在整个温度范围内实现较大 ±4LSB INL 的16 位性能，该器件比较接近的 16 位 4 通道同类器件好四倍。LTC2655 提供了较低的偏移误差 ±2mV (较大值) 和较低的增益误差 0.1% (较大值)，两者结合可确保该器件保持接近电源轨的准确度，并为用户提供更宽的有效输出范围。LTC2655 的精确规格使其非常适用于多通道、开环和闭环系统。应用包括移动通信、仪器、过程控制和工业自动化、自动测试设备 (ATE) 和汽车系统。

LTC2655 的集成基准实现 2ppm/°C 典型值和 10ppm/°C 较大的温度系数。它采用小型 20 引脚 4mm x 4mm QFN 和 16 引脚窄体 SSOP 封装，从而可在密集排列的电路板上节省空间。凭借出色的AC 性能 (对于一个半标度阶跃，稳定时间为 9.1μs) 和超低的串扰 (<1nV•s)，在 DAC 通道之间实现了极少的扰动。LTC2655 用单一 2.7V 至 5.5V 电源工作，通过一个两线 I²C 兼容的接口以高达 400kHz 频率通信。

LTC2655 提供多种选项以满足特定应用的需求。设计师可以选择 16 或 12 位分辨率以及内部的 1.25V 或 2.048V 基准，这可产生 2.5V 或 4.096V 的满标度输出电压。或者，一个高达电源电压一半的外部基准可用来实现轨至轨运作。LTC2655 包括一种用于将 DAC 输出上电复位至零标度或中间标度的硬件选项，从而为那些在较初加电时不能强制接地的设计提供了更大的灵活性。另外，该器件还具有一个硬件加载 DAC (LDAC) 引脚、三个地址引脚以负责选择 27 个单独 I²C 地址或 1 个全局地址、以及一个 REFLO 引脚。

LTC2655 16 位和 12 位 DAC 以及演示板已供货。以 1,000 片为单位批量购买，12 位版本每片价格为 5.04 美元，16 位版本每片价格为 12.29 美元。如需更多信息，请登录 www.linear.com.cn/2655。

具 ±4LSB 较大值 INL 和10ppm/°C 较大值内部基准的 4 通道、I²C、16 位 / 12 位 DAC

性能概要：LTC2655

集成 10ppm/ºC 较大值基准
较大 INL 误差：16 位时为 ±4LSB
在整个温度范围内保证单调
可选内部或外部基准
2.7V 至 5.5V 电源电压范围 (LTC2655-L)
集成基准缓冲器
DAC 之间具超低串扰 (<1nV•s)
上电复位至零标度/中间标度
异步 DAC 更新引脚
小型 20 引线 4mm x 4mm QFN 封装和 16 引线窄体 SSOP 封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
