凌力尔特公司推出新的高可靠性、军用塑封 MP 级版本 LT1175

2010年08月19日14:19:47 本网站我要评论(2)字号：T | T | T

500mA 微功率负 LDO 提供新的高可靠性等级能在低至 -55°C 运作

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 8 月 19 日 – 凌力尔特公司 (Linear Technology Corporation) 推出新的高可靠性、军用塑封 MP 级版本 LT1175，该器件是一款 500mA微功率低压差负稳压器。该 MP 级 LT1175 采用 SOIC-8 和 DD-Pak 封装，具 -55°C 至 +125°C 的运作结温范围。在 -4.3V 至 -20V 的宽输入电压范围内，LT1175 具 45uA 静态微功率运作电流和 10uA 停机电流，从而防止在无负载情况下输出电压的上升。该器件的基准放大器拓扑确保精准的 DC 特性和能力，以确保能在宽输出电容器范围内保持良好的环路稳定性。该器件的功率晶体管防饱和设计实现了非常低的 500mV压差电压 (满负载时的典型值)。固定 5V 和可调 (-3.8V 至 -19.5V) 输出电压版本也已供货。

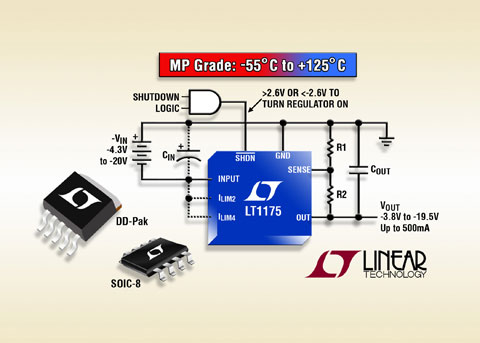

LT1175 500mA 负 LDO 提供了高可靠性 MP 级器件

几种特点使 LT1175 非常容易使用。SHDN 引脚可以直接与正或负逻辑电平连接。与以前的稳压器不同，在压差情况下，该器件主动限制静态电流上升。LT1175 提供了完整的保护功能，包括用户可选的电流限值 (200mA、400mA、600mA 和 800mA)、功率限制 (电流限值折返)、热停机、以及能强制输出电压反向而不会导致器件损坏或发生闭锁。

除了 SOIC-8 和 DD-Pak 功率封装之外，LT1175 还可提供 3 引脚 SOT-223 封装、通孔 TO-220 功率封装和 8 引脚 PDIP 封装。C 级器件的工作结温为 0°C 至 +125°C，I 级器件的技术规格针对 -40°C 至 +125°C 的温度范围而拟订，而 MP 级器件的工作温度范围为 -55°C 至 +125°C。MP 级版本的千片批购价为：DD-Pak 封装每片 9.60 美元，SOIC 封装每片 8.70 美元，这些器件都有现货供应。如需更多信息，请登录 www.linear.com.cn/1175。

性能概要：LT1175

V_IN 范围：-4.3V 至 -20V
V_OUT 范围：-3.8V 至 -19.5V (可调) 和固定 5V
压差电压：500mV
输出电流：500mA
可在采用宽范围输出电容值时实现稳定
运作电流：45uA
停机电流：10uA
可调电流限制
正或负停机逻辑
容许反向输出电压
具功率限制 (折返) 和过热停机的电流限制
SOIC-8、DD-Pak-5、TO-220-5、SOT-223-3、PDIP-8 封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
