凌力尔特公司推出大功率两相单输出同步升压型 DC/DC 控制器 LTC3787

2010年09月29日16:08:37 本网站我要评论(2)字号：T | T | T

大功率多相 (PolyPhase^®) 同步升压型控制器具 97% 的效率且无需散热器

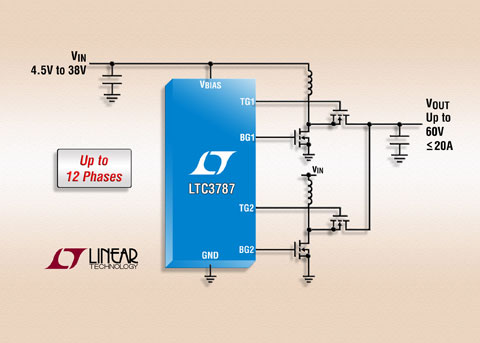

60V 多相同步升压型 DC/DC 控制器

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 9 月 29日 – 凌力尔特公司 (Linear Technology Corporation) 推出大功率两相单输出同步升压型 DC/DC 控制器 LTC3787，该器件用高效率 N 沟道 MOSFET 取代升压二极管。这个解决方案去除了在中到大功率升压型转换器中通常所需的散热器。LTC3787 能以高达 97% 的效率、从 12V 输入产生 24V/10A 输出。当配置为突发模式 (Burst Mode^®) 工作时，LTC3787 的 135uA 备用静态电流使该器件非常适用于大功率汽车音频放大器、以及工业和医疗应用，在这类应用中，升压型 DC/DC 转换器必须以小的解决方案尺寸提供大功率。

LTC3787 启动时在 4.5V 至 38V 的输入电压范围内工作，启动后保持工作低至 2.5V，并可调节高达 60V 的输出电压。强大的 1.2Ω 内置 N 沟道 MOSFET 栅极驱动器能快速转换大的 MOSFET 栅极。该器件的电流模式架构、时钟输出和相位调制非常容易实现多个器件的并联以达到 12 相工作。LTC3787 具有 75kHz 至 850kHz 的可锁相频率，或 50kHz 至 900kHz 的可选固定频率。在输入电压超过稳定输出电压的应用中，LTC3787 保持该同步 MOSFET 连续接通，以便输出电压以较低功耗跟随输入电压。此外，该器件还具有可调逐周期电流限制，并可用一个检测电阻器或可监视电感器 (DCR) 两端的电压降来实现电流检测。此外，LTC3787 还具有可调软启动和电源良好输出，并在 -40°C 至 125°C 的工作结温范围内保持 ±1% 的基准电压准确度。

LTC3787 采用 SSOP-28 和 4mm x 5mm QFN-28 封装。千片批购价为每片 4.12 美元。如需更多信息，请登录 www.linear.com.cn/3787。

性能概要：LTC3787

高达 97% 的效率
在中到大功率升压型转换器中去除了散热器
高达 60V 的 V_OUT 工作
4.5V 至 38V 的宽 V_IN 范围，启动后可保持低至 2.5V
135uA 的低静态电流
强大的 1.2Ω 栅极驱动器
同步 MOSFET 具 100% 占空比能力
75kHz 至 850kHz 的可锁相频率
50kHz 至 900kHz 的可编程固定频率
R_SENSE 或电感器 DCR 电流检测
电流模式控制
在 -40^oC 至 +125^oC 的温度范围内具 ±1% 的基准电压准确度
可编程软启动
相位调制实现多达 12 相工作
电源良好输出
