MBW——无线宽带多媒体网络通讯系统

    支持高速度移动中传输——适合车载应用
     无线通信系统在高速运动中的多普勒效应，很多情况下对于通信的影响非常严重。只有采用先进的算法才能有效保证通信。
    MBW系统的通信设备允许收发两端设备高速相对运动。用户反馈的实际系统工作中的相对运动速度在180公里/时的时候，网络通信仍然可以达到满意效果。
    抗干扰能力强——保证通信的高稳定性
    该设备采用了专利扩频技术，大大降低了干扰和噪声的功率频谱密度，从而大大提高了MBW系统的抗噪声和抗多径干扰的能力。
    组网方式灵活
    基于TCP/IP协议的IP包握手机制，不但可以实现点对点、点对多点、多点对多点、总线型、树型、星型等灵活多样组网方式，不同于一般常见的无线视频传输设备。MBW设备构成的网络，支持各种标准网络软件在其上运行，满足部队综合指挥系统的需要。
    卓越的“穿透”能力
    MBW系统的通信设备具有卓越的“穿透”能力，能“穿透”建筑物，将连续的可靠的多媒体信息从室内传到室外（或从室外传到室内）。
四．技术解决方案

MBW系统支持多种技术解决方案，通过灵活的组网方案，可以满足从单点无线监视到大规模全程无线覆盖的不同应用需求。从拓扑结构上讲，MBW系统的各种技术解决方案都是由点对点、点对多点、加中继技术解决方案这三种较基本的组网方案构成；并且，由于设备完全兼容TCP/IP技术协议，可以在网络的任何一个点接入通用的计算机网络中，将无线网络和有线网络结合起来，构成综合的网络通信系统。

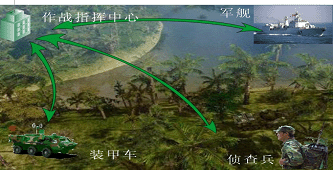

    点对点技术解决方案

    整个通信系统由一个中心站和一个远端站两部分组成；中心站就是一台基地站，设置在指挥中心。远端站可以是车载台或单兵台，远端站选在军事行动和突发性重大事件的现场。通过MBW系统把现场高清晰图像、语音、数据等多媒体信息传送给指挥中心；同时，指挥中心的语音命令、数据信息等通过本系统可以传送到远端站，实现信息双向交流。

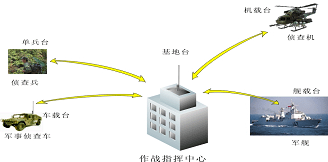

    点对多点技术解决方案

    为了同时实现对多个军事行动和突发性的重大事件的现场情况实时监控、指挥、 调度，可以使用一点对多点技术解决方案。整个通信网络由一个中心站和多个远端站两部分组成。中心站就是一台基地站，设置在指挥中心；远端站可以是多台（较多可达15台）车载台或单兵台。远端站选在军事行动和突发性重大事件的现场，通过MBW系统把现场高清晰图像、语音、数据等多媒体信息传送给指挥中心；同时，指挥中心的语音命令、数据信息等通过本系统可以传送到各个远端站，实现信息双向传送。
    通过将基地台与军队或警方的专用计算机网络连接，可以将多媒体（语音、图像、数据）信息传送给上一级的指挥中心、外部协同作战单位、专家组，从而进一步实现远程层层集中监控和“协同作战”的功能。

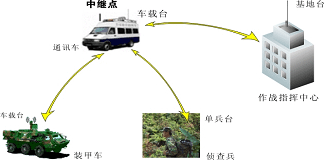

    加中继技术解决方案

   为了达到更大的传输范围，满足用户在大范围条件下的实时无线宽带多媒体通信，MBW可以用在中心站和远端站之间设置中继实现。
五．产品介绍
（一）MBW主要特点有：
1. 系统采用专利扩频通信技术，可以工作在 350MHz 到 1500MHz 之间的客户指定频段，具有优异的抗干扰特性和保密特性。
2. 具有极佳的非视距传输特性和高速运动中稳定数据传输性能。单跳可以传输40 公里以上。
3. 系统兼容支持 TCP/IP 网络协议，可以与各种现有的计算机网络无缝连接。
4. 系统提供可达5Mbps 的传输数据带宽。可以同时传输多路 MPEG2 和 MPEG4 的数字化图像和声音信号。系统同时支持 VOIP 功能，支持语音双向传输。
5. 系统可传输并显示 GPS 等卫星定位信息，不依赖公众移动电话网。
6. 产品具有优异的绕射能力，穿墙能力，穿越障碍物能力，机动能力和隐蔽能力，可以广泛适用于城市街道、楼群、乡村、湖泊、海域、丘陵、丛林、山地（可达海拔 5000 米以上）等各种复杂环境下稳定可靠工作，实现高速运动（时速 >120 公里）下的宽带数据传输。
7. 系统采用防水、防尘、防冲击外壳，支持使用通用的蓄电池供电。系统低温特性出众（可在零下 40 度工作），非常适合各种战争条件和野外恶劣环境下工作。体积小，重量轻，方便随身携带。
8. 系统组网方式灵活，易于扩展，系统结构可根据需要做多种安排。
9. 系统所有设备具有通用性和互换性，较大程度上减少了设备备份的成本。
（二）产品技术参数
  MBW202 单兵宽带网络电台设备技术指标 (该设备图片如下)

设备规格
型号 MBW202
射频类型 专利扩频技术
调制方式 OFDM, DQPSK, CCK
中心频点 750MHz （可以根据要求接受定制，范围在 350MHz~1500MHz ）
频带宽度 20MHz
工作模式 点对点，或者点对多点组网
视频输入 1 路， 75 欧姆
音频输入 1 路， 600 欧姆
音频输出 1 路， 600 欧姆
音视频压缩 MPEG4
以太网标准 IEEE802.3 / IEEE802.3u
以太网接口 3 个
接口标准 10Base-T ：专用电缆连接头； 射频： N 型阴座
传输速率 5Mbps （较大）
灵敏度 -95dBm @5Mbps
输出功率 37dBm ( 较大 )
软件支持 专用设备及网络管理软件工具包
电源输入 AC 100V-240V 50/60Hz 2A (MAX) ，或 DC12V 10A (MAX)
蓄电池 12V10AH, 大容量镉镍密封碱性蓄电池组
电源输出 12VDC@1A
智能充电 内置
保护装置 保险丝，过流保护，过压保护，欠压保护等
工作环境 工作温度： -40 ~ 60°C
存储温度： -50 ~ 80°C
湿度： 0 ％ ~90 ％，无冷凝
外形尺寸 325×400×190
重量 13.5kg
背负方式 迷彩背包
MBW202C 车载台技术指标 (该设备图片如下)

设备规格
型号 MBW202C
射频类型 专利扩频技术
调制方式 OFDM, DQPSK, CCK
中心频点 750MHz （可以根据要求接受定制，范围在 350MHz~1500MHz ）
频带宽度 20MHz
工作模式 点对点，或者点对多点组网
以太网标准 IEEE802.3 / IEEE802.3u
以太网接口 1 个
接口标准 10Base-T ：专用电缆连接头； 射频： N 型阴座
传输速率 5Mbps （较大）
灵敏度 -95dBm @5Mbps
输出功率 37dBm ( 较大 )
软件支持 专用设备及网络管理软件工具包
电源输入 DC48V@2A (MAX)
工作环境 工作温度： -40 ~ 70°C
存储温度： -50 ~ 80°C
湿度： 0 ％ ~100 ％
外形尺寸 270×270×150
重量 5.8kg
MBW202B 基地台技术指标 (该设备 前/后面版 图片如下)

设备规格
型号 MBW202B
射频类型 专利扩频技术
调制方式 OFDM, DQPSK, CCK
中心频点 750MHz （可以根据要求接受定制，范围在 350MHz~1500MHz ）
频带宽度 20MHz
工作模式 点对点，或者点对多点组网
以太网标准 IEEE802.3 / IEEE802.3u
以太网接口 1 个
接口标准 10Base-T ：专用电缆连接头； 射频： N 型阴座
传输速率 5Mbps （较大）
灵敏度 -95dBm @5Mbps
输出功率 37dBm ( 较大 )
软件支持 专用设备及网络管理软件工具包
电源输入 DC48V @2A (MAX)
工作环境 工作温度： -20 ~ 60°C
存储温度： -50 ~ 80°C
湿度： 0 ％ ~90 ％，无冷凝
外形尺寸 485×230×85
重量 4.8kg

配套天线技术指标
型号 MAT5 MAT10 MAT14
频点 750MHz
带宽 20MHz
天线增益 5.5dBi 10dBi 14dBi
电压驻波比 ≤ 1.5
标称阻抗 50 Ω
极化 垂直
较大功率 100W
接头型号 N 型头
长度 500mm 2600mm 4500mm
重量 180g 3500g 5200g
抗风强度 210kph
