作者：Scot Lester，德州仪器 (TI) 便携式电源 DC/DC 应用部

摘要：新型高功率白光LED体积小巧、输出光谱范围广、易于控制，被各厂商用于在室内、阴天或早晚光线较弱条件下作为相机闪光灯或电影照明灯。TI 推出的 TPS61058 和 TPS61059 均为同步升压转换器，可用于驱动闪光灯或电影照明应用中的大电流 LED。

智能电话、手机以及 PDA 厂商都在其产品中使用数码相机技术，使这些产品在拥有基本功能的同时还可当作相机使用。这些设备大都采用了百万象素的 CCD 摄像头，但在室内、阴天或早晚光线较弱的条件下拍摄效果通常较差。为了提供在光线较弱的条件下的闪光功能，各个厂商纷纷开始采用新型高功率白光 LED。这些 LED 体积小巧、输出光谱覆盖范围广且易于控制。氙气放电管闪光需要数百伏的电压，而 LED 的工作电压要远远低于氙气放电管闪光的工作电压。另外，白光 LED 可一直处于开启状态来为数码幻灯片放映提供不间断照明。

使用白光 LED 的一个难题在于如何使用输入电压宽泛的电池为其供电。白光 LED 的正向电压范围介于 3.2V～4.8V 之间，这一范围恰好处于大多数电池输入电压范围的中间位置，也就是说转换器应该具有升压或降压能力，以保持 LED具有合适的正向电压。

TI 推出的 TPS61058 和 TPS61059 均为同步升压转换器，可用于驱动闪光灯或电影照明应用中的大电流 LED。在使用 3.3 V 电源的情况下，TPS61058 可提供高达 500mA 的 LED 电流，而 TPS61058 则可提供高达 800mA 的 LED 电流。TPS6105x 升压转换器系列的特殊降压模式可在输入电压高于 LED 正向电压情况下降低输入电压。因此，TPS61058/9 可以升高或降低输入电压，从而可以利用宽泛的输入电压范围来驱动各种 LED。图 1 所示的电路中，经过配置的 TPS61059 可在 2.7V～5.5V 输入电池电压范围内为 LED 闪光灯提供 700 mA 的电流，或为电影照明提供 200 mA 的电流。两个数字输入端可用于选择 LED 的工作模式：关闭模式、闪光灯模式或者是电影照明模式。TPS6105x 提供的闪光、电影照明以及软启动电流均由外部电阻网络进行编程，从而支持TPS6105x 驱动各种高功率白光 LED 。

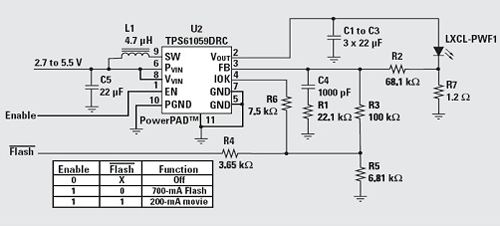

图 1 用作 700 mA LED 闪光或 200 mA LED 电影照明的 TPS61059

TPS6105x 在电影照明模式时可实现高达 93% 的效率，而在高电流闪光模式下可实现高达 81% 的效率（参见图 2）。在关闭期间，该器件将 LED 与输入电源完全断开以防止电池漏电，同时消耗的静态电流不到 100nA。

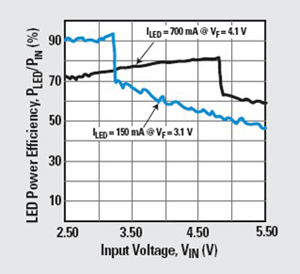

图 2 TPS61059 LED 电源效率与输入电压的关系曲线

其他 IC 保护功能还包括软启动、热关断、开路和短路 LED 保护以及为了在噪声敏感型应用中实现低 EMI 运行的集成抗振铃电源开关。所有这些功能均被封装在 10 引脚 QFN 封装中，解决方案总体积还不到 80 mm2。

参考文献
1、《具有降压模式的同步升压转换器高功率白光 LED 驱动器 TPS61058/9 产品说明书》（ http://focus.ti.com.cn/cn/lit/ds/symlink/tps61059.pdf ）
