研祥EVS工业以太网交换机在北京地铁2号线PIS系统的应用

一、产品应用

研祥EVS-0802，EVS-0822工业以太网交换机

二、解决方案说明和特点
　　研祥EVS系列工业以太网交换机适合地铁通信如高温、湿度大、高粉尘、强电磁干扰、腐蚀气体、震动强等恶劣的工业现场使用，连接电缆采用经过电磁兼容和震动测试的工业级专用网络电缆，提供安全可靠的连接。

1、可以组成快速的冗余网络，冗余环网结构不仅减少了风险的集中，更降低了实现成本，可以灵活的与其他网络交换机接入。通过独有的FAR-ring 协议控制其冗余的时间小于300ms。
2、完全能够工作在严酷的电磁环境中，并且在电口防雷、快速脉冲群，静电等都有较高的防护等级。
3、有非常好的温度特性，工业环境的温度范围是-35℃~+75℃。
4、电源供电部分是任何产品的根源，所有产品出现故障，其电源故障所占的比率为35%以上。双电源供电的模式，而且采用直流供电，有效地减少了宕机的产生。

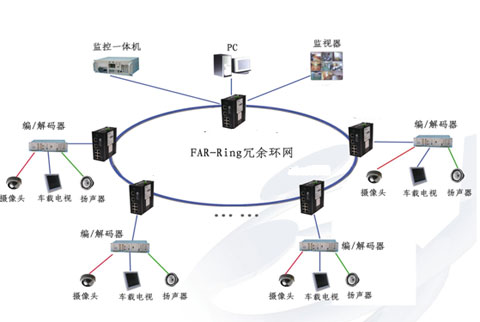

三、网络拓朴图

四、项目概述

“乘客信息系统（英文简称PIS系统）”是能够在高速行驶的列车上，收看正在播出的电视节目，也能将车厢的情况即时传送到地铁控制中心。在正常情况下，提供乘车须知、服务时间、列车到发时间、列车时刻表、管理者公告、媒体新闻、广告发布等实时动态的多媒体信息；在火灾、阻塞及恐怖袭击等非正常情况下，还可提供动态紧急疏散提示等功能。

在PIS系统下，地铁车站和控制中心值班人员可以实时观察运行中列车乘客车厢、司机室内情况，司机能实时观察本列车乘客车厢内情况；控制中心向运行中列车发布及时信息，实时转播数字电视节目；运行中列车的紧急状态，如火灾报警、紧急开关车门。
