摘要：SPARC是一个开放的体系结构标准，它基于80年代加州大学伯克利分校对RISC微处理器的研究成果，现在已成为国际上流行的RISC微处理器体系架构之一。本文介绍了SPARC微处理器的发展历史、优势特点和国内外现状，并对其未来发展进行了展望。
关键词： SPARC，微处理器

引言

SPARC（Scalable Processor ARChitecture）可扩展处理器架构是SUN公司在1985年提出的体系结构标准，它基于1980年到1982年间加州大学伯克利分校关于Berkeley RISC的研究成果，并由一个独立、非盈利组织SPARC International[1]负责SPARC架构标准的管理和开发认证，是国际上流行的RISC（Reduced Instruction Set Computer）微处理器体系架构之一。

SPARC是开放的，任何机构或个人均可研究或开发基于SPARC架构的产品，如东芝、富士通、Aeroflex、ESA(Europen Space Agent)等都在此架构上开发出了自己的SPARC微处理器。

SPARC微处理器（基于SPARC架构的微处理器）的显著特点就是它的可扩展性，从笔记本到超级计算机上的微处理器均可采用SPARC架构。1987年由SUN和TI公司合作开发的微处理器，称为“Sparc”，是业界出现的第一款有可扩展性功能的微处理器。“Sparc”用于Sun-4 计算机中，它的推出为SUN奠定了其在高端微处理器发展中的领先地位。在服务器领域，以性能卓越而闻名SUN服务器采用的就是SPARC架构；在高可靠嵌入式应用方面，国际空间站上的控制计算机 DMS-R和太空观测台JEM-EUSO上均使用SPARC微处理器。

1 SPARC架构及其微处理器的发展历史
1987年，SUN发布了业界第一款有可扩展性功能的32位微处理器“Sparc”。因为它采用了SPARC 的首款架构SPARC V7，所以获得了更高的流水线硬件执行效率和更为优化的编译器，并缩短了其开发周期，满足了Sun-4 计算机迅速投放市场的要求。

由SUN在1985年发布的SPARC V7是世界上第一个32位可扩展处理器架构标准，它基于加州大学伯克利分校的关于RISC微处理器项目的研究成果，如寄存器窗口结构。V7定义了SPARC体系结构的数据类型、寄存器、指令、存储器模型和异常处理，处理器指令字长是32位。它采用独立的指令(SAVE，RESTORE )来进行寄存器管理，用LOAD和STORE指令访问内存。

1990年，SPARC International发布了32位SPARC V8架构标准。它在SPARC V7的基础上增加了乘法和除法指令，加速乘除法的处理，使得用户不必使用子程序完成相同操作。

为了在本世纪微处理器发展上仍具有竞争性，SPARC International在1994年发布了64位SPARC V9架构标准。相对于SPARC V8，这一版本的显著变化在于：数据和地址的位宽由32位变到64位，支持超标量微处理器的实现，支持容错及多层嵌套陷阱，具有超快速陷阱处理及上下文切换能力。

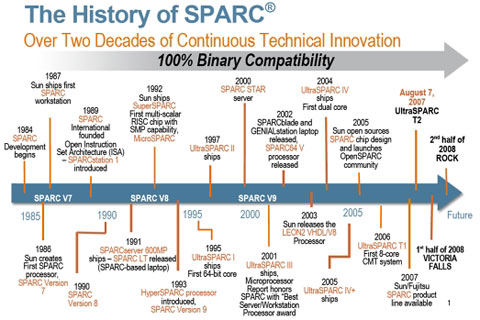

图1：SPARC架构及其微处理器发展历史

图1 显示了SPARC架构及其微处理器发展历史。1995年以前，基于SPARC V7或V8架构的微处理器种类不多，而且基本上只有SUN一家公司在研制开发。从1995年以后，基于SPARC V9 架构的64位SPARC微处理器日渐丰富，其面向高性能计算和服务器的微处理器得到了市场广泛的接受，如SUN的UltraSPARCT1/T2系列及富士通的SPARC64系列等。

随着基于SPARC V8架构的LEON2在2003年的发布，面向高可靠嵌入式领域（如工业控制、军工电子、空间应用等）的SPARC微处理器的研制得到了众多公司的青睐。ESA研制了基于SPARC V7架构的ERC32微处理器，ATMEL制造了SPARC V8架构的AT697微处理器。

国内也有多家公司和大学从事SPARC微处理器的研发。值得说明的是，北京时代民芯科技有限公司已成功研制出基于SPARC V8架构的高性能、高可靠嵌入式微处理器MXT0105及其片上系统芯片（SoC）产品MXT0106，微处理器MXT0105性能已达到且部分指标超过ATMEL公司的AT697。MXT0106是集成多路模拟量与开关量数据采集、多路模拟与数字信号输出、1553B通讯、多种外设接口的高性能、高可靠片上系统，内部通过AMBA总线将高性能CPU、浮点处理器、A/D、模拟开关、1553B总线控制器、I2C总线控制器、计数器、定时器、通用I/O、PWM输出等功能模块集成在单一芯片上，适合测试、实时计算以及控制领域应用，有效实现电气系统的集成化、小型化、轻量化、智能化以及低功耗。MXT0106的主频可达到150MHz，支持8/16/32位外部存储器数据访问，带有64路模拟开关、4路12位高速A/D转换器和1553B总线控制器，具备成熟的编译器、可视化集成开发环境、驱动程序、例程、BSP软件包、SoC 开发板支持。

2 SPARC微处理器特点及其嵌入式应用

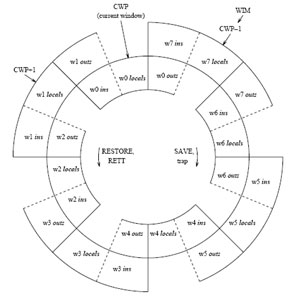

图2：寄存器窗口

SPARC 微处理器具备精简指令集、支持32 位/64 位数据精度，架构运行稳定、可扩展性优良、体系标准开放等特点。此外，寄存器窗口技术既是SPARC微处理器的显著特点，也是SPARC架构不同于由斯坦福大学提出的MIPS微处理器架构的主要不同点之一。采用这项技术可以显著减少过程调用和返回执行时间、执行的指令条数和访问存储器的次数，从而易于实现直接高效的编译。如图2所示，它将工作寄存器组成若干个窗口，建立起环形结构，利用重叠寄存器窗口技术来加快程序的运转。每个过程分配一个寄存器窗口（含有一组寄存器），当发生过程调用时，可以把处理器转换到不同寄存器窗口使用，无需保存和恢复操作。相邻寄存器窗口部分重叠，便于调用参数传送。为每个过程提供有限数量的寄存器窗口，各个过程的部分寄存器窗口重叠。

伴随LEON2的发布，SPARC微处理器在嵌入式应用领域获得了巨大的发展空间，全球大约已有3万多个成功的应用案例。比较著名的是国际空间站上的控制计算机DMS-R及空间自动转移器ATV中均使用了SPARC微处理器ERC32，而在太空观测台JEM-EUSO上则使用了SPARC V8架构的微处理器。国内研制的SPARC微处理器在军工电子领域已得到应用，在民用领域正处于普及推广应用过程中。

3 SPARC微处理器未来发展趋势和展望
经过20多年的发展，SPARC微处理器凭借其持续的创新研发能力，不断取得骄人成绩。在服务器等高端处理器领域，SPARC Enterprise 服务器系列的M8000机型就是一个典型的例子，2007年，它在SAPERP2005、Oracle Database 10g和Solaris10运行环境下，刷新了16 路处理器级别系统中SAP SD 2-tier 标准应用基准测试的世界记录[3]。在空间应用等高可靠嵌入式应用领域，SPARC微处理器也发挥着越来越重要的作用。ESA决定在2013年发射的水星探测任务中采用SPARC微处理器。

SPARC架构标准的开放和较先进的多核心、多线程SPARC微处理器的设计代码开放，促使世界上越来越多的公司、机构和大学加入到SPARC微处理器的研发中。到目前为止，对于开源的SPARC微处理器设计代码，已经有超过10,000个下载。而业界对研究SPARC微处理器的积极响应，必将推动SPARC微处理器持续进步，让它始终具有超强的竞争性。

参考文献
[1] http://www.sparc.org/
[2] http://www.opensparc.net/
[3]“让开放系统兼备大型机优势”， Computing IT Week，2007（15）
