单 2.7V 电源、4MHz、4 阶巴特沃斯 (Butterworth) 滤波器

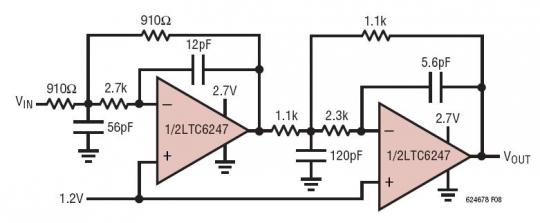

受益于低电压操作和轨至轨输出，可以如本电路所示构建一个适合抗混叠的低功率滤波器。当采用一个 2.7V 电源时，该滤波器具有大约 4MHz 的通带 (对于 2V_P-P 的输入信号) 和大于 -75dB 的阻带衰减 (在 43MHz)。可以调整电阻器和电容器的数值以降低噪声，而由此付出的代价则是信号功耗和失真较大。LTC6246/LTC6247/LTC6248 是单路/双路/四路低功率、高速单位增益稳定的轨至轨输入/输出运算放大器。仅凭借 1mA 的电源电流，它们提供了一个令人难忘的 180MHz 增益带宽乘积、90V/μs 的转换速率和一个很低的输入参考噪声 (4.2nV/√Hz)。
