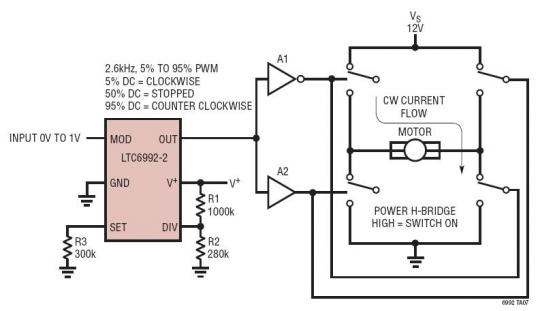

用于全 H 桥 (锁定反相驱动) 的电动机转速/转向控制

LTC6992 是一款硅振荡器，具有一种易用的模拟电压控制型脉宽调制 (PWM) 功能。LTC6992 隶属于 TimerBlox 通用型硅定时器件系列。单个电阻器 R_SET 负责设置 LTC6992 的内部主振荡器频率。输出频率由该主振荡器和一个内部分频器 NDIV 来决定 (可编程至从 1 至 16384 的 8 个设定值)。在 MOD 引脚上施加一个 0V 至 1V 的电压以设定占空比。
