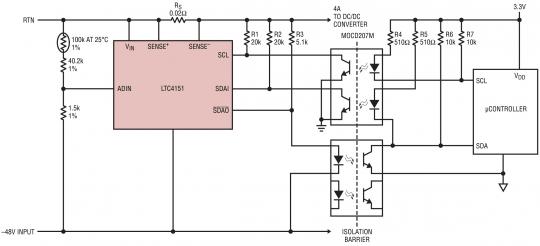

LTC4151 在 -48V ATCA 应用中与绝缘势垒相连接

对于负电源应用，V_IN 相对 GND 引脚进行测量，而且 GND 引脚的电平不必处于 0V。由于 I²C 引脚也参考于 GND 引脚电平，因而需要提供 I²C 隔离。对于 OV 和 UV，ADIN 可用于测量一个位于 0V 至 2.048V 之间的电压，并可将该电压值与微控制器中的一个 OV 和/或 UV 门限 (存储于寄存器中) 进行比较，以确定是否发生了某种故障。请注意，由于 ADIN 的信号正在馈送至一个 ADC (而不是一个快速比较器)，因此您检测故障的速度完全受制于您采用多快的速度进行 ADC 的轮询。
