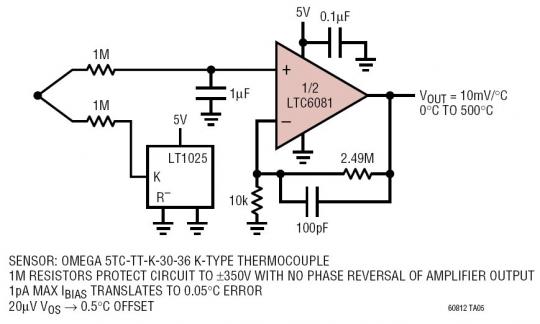

具 ±350V 意外接触保护及冷结点补偿功能的 Type K 热电偶信号调理器

高输入阻抗放大器允许使用大阻值的输入电阻器并保持信号准确度。这一点对于保护热电偶应用中的放大器及冷结点补偿器非常有用，原因是检测元件常常会在无意之中连接至具损坏性的电压电势。1MΩ 电阻器可对电路提供高达 ±350V 的保护作用，且放大器输出不会发生的相位反转。当采用1MΩ 的输入保护电阻器时，LTC6801 的 1pA 较大 IBIAS 将转化为一个微乎其微的 0.05°C 温度误差。整个工作温度范围内的 ±90μV 失调电压确保小于 2°C 的温度偏移。LTC6801 是一款高性能的双通道运算放大器，兼具卓越的噪声、失调漂移、CMRR、PSRR 和输入偏置电流规格指标。它们可采用多种拓扑结构运行，而不会牺牲性能。LTC6801 采用 8 引脚 MSOP 封装和 10 引脚 DFN 封装。
