双向电池电流监视器

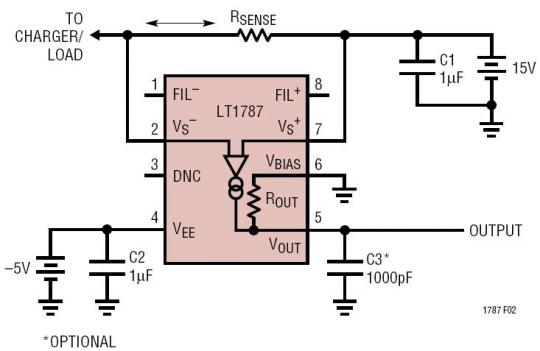

这款电路提供了通过检测电阻器来监视任一方向电流的能力。为了使负输出能够表示充电电流，将 V_EE 连接至一个小的负电源。在单电源操作中 (V_EE 处于地电位)，可通过将一个正基准电平 (例如：1.25V) 施加至 V_BIAS 以使输出范围向上偏置。C3 可用于和器件的输出电阻 (R_OUT) 一起形成一个滤波器。这款解决方案提供了超卓的精度 (非常低的 V_OS) 和一个数值为 8 的固定标称增益。
