8 秒至 8.5 分钟低频时钟 (用于间歇性拍摄的定时曝光控制器)

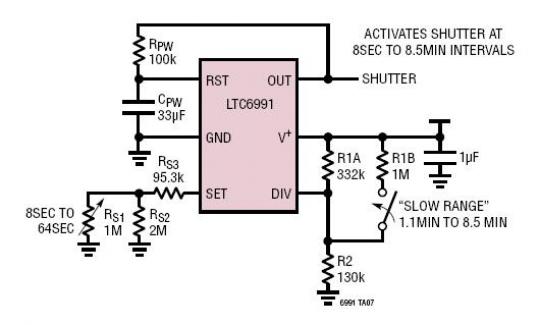

该电路实例突出显示了 LTC6991 在间歇性拍摄用定时曝光控制计中的应用。在此例中，LTC6991 被配置为一种自复位电路，并产生一个 8s 至 64s 的固定时间脉冲。LTC6991 隶属于 TimerBlox^TM 通用型硅定时器件系列，具有一个 1.024ms 至 9.54hr (29.1μHz 至 977Hz) 的可编程周期范围。该器件专供长持续时间定时过程之用。单个电阻器负责设置 LTC6991 的内部主振荡器频率。正常情况下，LTC6991 以一个 50% 的占空比进行振荡，但复位功能可以截短脉冲 (从而降低占空比)。
