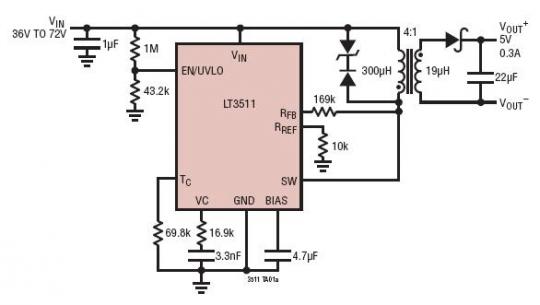

36V~72V 输入至 5V/0.3A 输出 No Opto 隔离型反激式转换器

LT3511 是一款高电压、单片式开关稳压器，专为隔离型反激式拓扑结构而特别设计。无需借助第三个绕组或光隔离器来实现稳压，因为该器件可以直接从主端反激波形来检测输出电压。该器件将一个 240mA、150V 电源开关、高压电路和控制电路集成到一个去掉了 4 个引脚的高电压 16 引脚 MSOP 封装之中。LT3511 可在 4.5V 至 100V 的输入电压范围内工作，并输送高达 2.5W 的隔离输出功率。输出电压能够很容易地利用两个外部电阻器和变压器匝数比来设定。许多应用可以采用现成有售的变压器。高集成度以及边界模式操作的运用为传统上难以解决的隔离式供电问题提供了一款简洁和严密调节的应用解决方案。
