视频滤波驱动器：走向移动设备

长久以来，视频应用一直都是电子行业较具活力的增长领域；而如今，越来越多的视频开始走向移动和手持平台。YouTube®视频社区等项目的开发、移动电影存储容量的增大，加上现在的移动电视(尤其是在亚洲)，都在推动移动视频加速增长。

 仅仅在几年前，对于移动视频，一个常见的评论是：“谁愿意在手机或PDA这种小屏幕上看电影电视？”然而，很快这个“谁”就涵盖了相当大部分的人口，人们纷纷使用带有触摸屏的PMP（便携式媒体播放器）和带有强大视频功能的智能电话。根据市场调研公司IDC统计，2009年第四季度智能电话增长了39%：简直太令人吃惊了！现在，新的移动视频产品象雨后春笋一般涌现，包括众多复杂先进的基于Android的 智能电话、视频分辨率更高的PMP，以及新的平板电脑。这些新移动产品中，有许多将配备OLED炫屏，通过一些“叫好”的创新特性增强视频体验。此外，一个完整的视频处理坞站(Docking Station) 配套供应系统已逐渐形成壮大，以支持移动视频手持设备。无疑，视频领域现在已全面走上发展正轨。

 从集成电路(IC)供应商的角度来看，移动视频带来了棘手的设计和制造挑战，因为相关产品需要减小功率和外形尺寸，同时又必须支持越来越高的视频清晰度。飞兆半导体在集成式视频滤波驱动器领域一直特别活跃积极，故本文我们将主要关注视频滤波驱动器IC，并阐释减小功率和尺寸、提高清晰度在如何影响半导体芯片的发展趋势，如何通过采用更加先进完善的半导体工艺和封装技术来影响IC产品的发展前景。

 为了满足移动设备降低功率的要求，必需采用更先进的工艺技术，需要对业界标准视频滤波器IC进行重新设计。飞兆半导体位于韩国富川市（Bucheon）的制造厂开发出一种高性能、低功耗的绝缘硅(SOI)工艺，恰好可以满足这类挑战性设计的需求。其它公司也纷纷把复杂先进的工艺技术，比如SiGe工艺，运用在面向移动领域的IC产品中。要在移动应用中利用先进的工艺技术，需要降低功耗和使用小型封装。

 飞兆半导体等企业均提供视频滤波驱动器以及众多其它产品。这些产品采用MicroPak™ MLP等不同类型的小型封装，尺寸小至足以穿过盐瓶盖上的小筛眼。

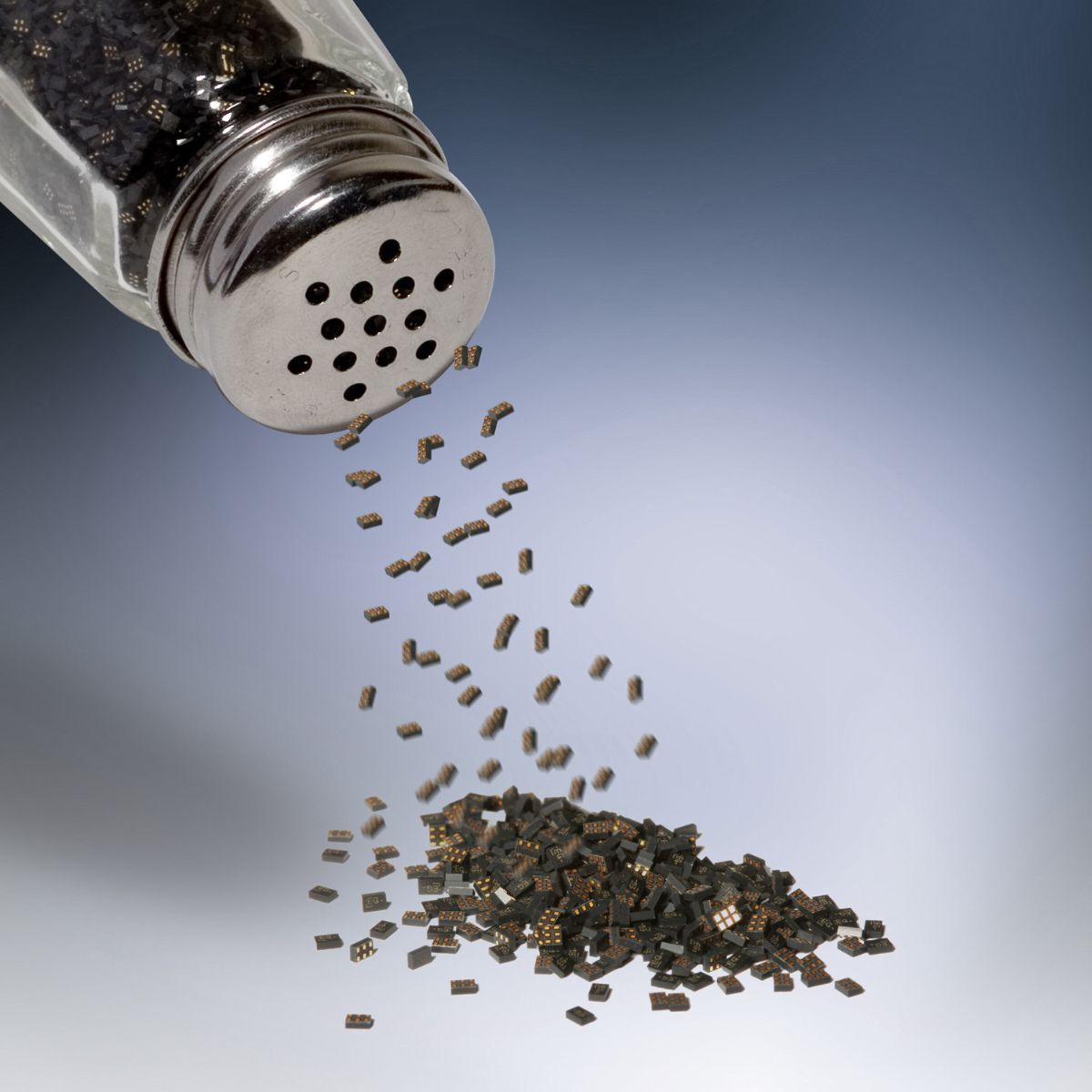

图――采用小型封装的1和3通道视频滤波器，尺寸小至足以穿过盐瓶盖上的小筛眼。

 手机中小型模拟IC的黄金标准封装已迅速变为晶圆级芯片尺寸封装，亦即“WL-CSP(wafer level chip scale package)”，有时又被简称为“CSP”。CSP封装在结构方面十分简单，就是一块带焊球的硅片而已。不过，残酷的市场竞争推动IC公司不断创新，使CSP简化成为进一步提升改进的目标。因此，目前已开始开发旨在减小硅片面积，降低CSP IC产品总体成本的新型CSP封装。这些新型CSP封装将有助于进一步降低小型封装的成本，对手机视频滤波器(及其它) 应用而言是非常理想的改进。

 在解决功率和尺寸挑战之后，接下来需要解决的是关于更高清晰度及通道数目的问题。手机和PMP按通道数目可分为两类：1通道和3通道型。单通道视频滤波器用于支持复合视频，也就是“CVBS”。消费者可能很熟悉连接电视机或机顶盒的黄色视频线，这根线缆就是用来处理CVBS的。

 许多手机利用自己的音频连接器与CVBS插孔连接，来提供标准清晰度(SD)视频输出信号。

 其它主要的视频连接方案还有分量视频(也被称为“Y, Pb, Pr”)，其用于某些流行的移动电话和PMP。当然，分量视频需要三个视频通道。然而，为什么要用三个通道呢？Y、Pr和Pb的输出大致分别对应于红色、绿色和蓝色信号通道。用这种方式分类的原因是为了支持更高的清晰度，移动设备的情况仍然是这样。

 对手机和PMP，较高支持720i的增强型清晰度(“ED”)是广为流行的标准，可提供更高的视频分辨率。不过，高清晰度(“HD”) 720p/1080i较近也开始出现在PMP产品中，这可能预示着移动市场的未来发展方向。有两种方式支持720p/1080i：模拟输出和/或HDMI。

 支持HDMI的PMP已开始面市，但HDMI未必很快成为前景看好(或令人担心)的模拟杀手(analog- killer)。目前市场领先的PMP产品系列拥有非常好的坞站配套供应系统，这些坞站支持模拟视频信号，可以继续增生扩展。鉴于后向兼容的需要，模拟信号支持似乎很可能会继续存在一段时间，也一直是视频领域的一股强大力量。所以，随着手机所用的移动处理器支持HD 720p/1080i，HDMI 和 HD模拟可能会共存一段时间。

 移动视频产品的设计人员有大量视频滤波器可供选择，这些滤波器针对移动平台的需求而设计，可提供低功耗和小尺寸优势，以及多种封装、通道数目与清晰度选择。飞兆半导体公司拥有一系列IC产品，可帮助设计人员跟踪和支持移动设备的开发，包括智能电话、PMP、平板电脑及其它所有决定转向移动领域的设备。
