NEC山梨MR和Renesas MCU智能水表方案
水表的发展已有近二百年的历史，在开始阶段相当长的一段时间里，英法日德等国家的水表一直占据着中国水表行业。随着城市供水事业的发展，中国的水表工业也相应地发展起来，从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起。
尽管，目前国内的水表市场仍然以机械表为主，但是从发展角度来看，智能化是一种必然的趋势，可以节省人工，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。
水表的电源一般由水表自行供给，这就对水表的功耗提出了苛刻的要求。国际规定，智能水表的静态电流应该小于30μA，实际中水表厂商都把该指标控制在10μA以内（使用干簧管传感器时），保证工作时间大于6年以上才算合格。NEC带LCD控制功能的8位微控制器以其低功耗、高性能等优势，成为水表微控制器的优质选择。
NEC山梨MR和Renesas MCU水表方案：

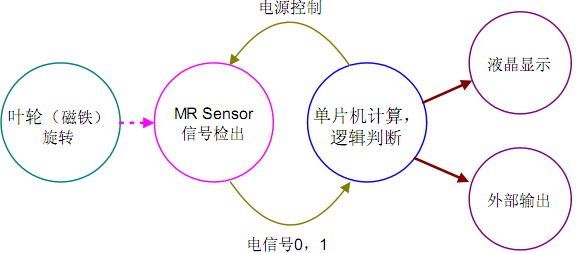

该方案的工作原理为：在叶轮上装上磁铁，由磁场感应器(MR Sensor)感知出叶轮的旋转。磁场感应器(MR Sensor)把磁场信号转变成电信号，再由单片机进行计量的加法或减法运算，运算值由液晶显示或对外部输出。
图1
方案结构框图如下：
图2 Renesas（原NEC）水表方案结构框图 |
Renesas电子78K0/Lx3微控制器是高性能8位通用微控制器，采用原NEC电子的78K0内核，有48Pin～80Pin的多种封装，内置4Com/8Com模式的LCD驱动，可以驱动的LCD段数高达288段。
Ø LCD 驱动器
较大可实现36*8段位控制，共有6种显示模式供选择，内/外部分组电压。
Ø CSI通讯模块1~2
可与IC卡接收器、短距离无线收发器、超声波流量传感器进行通讯
Ø 丰富的比较/触发定时器
采集流量传感器信号并精确计算出流量
Ø EEPROM模拟功能
通过flash的数据烧写及特殊的管理方式代替EEPROM对重要数据进行存储
Ø 振荡电路
78K0/Lx3微控制器内置高精度8MHz振荡电路，并且可以通过寄存器去控制内部振荡电路的快慢。对于不需要实时时钟的水表，可以节约成本，加快软件开发进度。如果需要使用RTC，则需要外接32.768kHz的振荡器，可以轻松实现阶梯复费率水费。
Ø 功耗
78K0/Lx3低于1μA的静态功耗可以有效延长电池使用寿命，而且有利于提高系统的稳定性和抗干扰性。1.8V～5.5V的工作电压可以较大限度的使用电池能量。内置的16级LVI模块更是免去了客户的后顾之忧，随时监测电池电压，一旦发现电池电压下降过限，就立即通知用户并存储关键数据。NEC电子水表方案是卡表方案，支持多种读写卡，通过卡座使用IIC协议与微控制器通讯。微控制器采用78K0/Lx3，带LCD显示控制功能，在功耗方面，通过各种节电措施，整机达到3.8μA的超低功耗。
NEC山梨MR传感器
NEC山梨的MR磁传感器是一种利用磁电阻反应原理，把强磁性金属合金薄膜蒸镀在了IC电路上的磁开关器件。其特点为：
Ø 高灵敏度，高精度——灵敏度的一致性较高可达6高斯以内。
Ø 高可靠性——内藏温度保护电路，大幅提升了温度特性的稳定性。
Ø 低功耗——工作电流1.5mA,工作在脉冲模式下，平均功耗可降到0.45uA.
Ø 低成本。
Ø 小型封装。
与各种不同的感应器件比较：
| 磁传感器（MR SENSOR） | 干簧管 | 机械开关 |
尺寸 | 小型封装 | 较长 | 较长 |
封装 | SMT | 分立式（SMT） | _ |
脉冲 | 磁滞作用保证信号的稳定性 | 可能受震动影响 | 可能受震动影响 |
可靠性 | 无使用限制 | 过多的接触可能导致失效 | 过多的接触可能导致失效 |
寿命 | 半永久 | 几百万次或者几年 | 几百万次 |
碰撞影响 | 防碰撞能力强 | 碰撞容易损坏 | 不接触的可能性 |
灵敏度 | 狭窄的灵敏度分布 | 灵敏度不同，取决于玻璃管尺寸 | _ |
磁体 | 标准尺寸磁体，灵敏度高 | 灵敏度不稳定，需要大尺寸的磁体 | 接触开关，不需要磁体 |
误动作 | 安装不正确可能导致失效 | 磁场残留可能导致无法关断 | 接触开关沾染灰尘可能导致无法关断 |
安装空间 | 更小的安装空间 | 大安装空间 | _ 相关阅读:
