MSL4164：LED电视机直接背光解决方案

Atmel公司MSL4163/MSL4164是电视机直接背光LED驱动器。MSL4164具有20MHz SPI总线，每串LED的电流为100mA，电流精度和匹配度优于3%，可驱动16x10个白光LED，16个器件级联可驱动高达2560个白光LED。MSL4163提供1MHz I2C串口，器件包括先进的PWM引擎以及片上EEPROM等。主要用在电视和台式电脑监视器、医疗、工业仪表和汽车音/视频显示器。本文介绍了MSL4163/MSL4164主要特性、方框图和典型应用电路、级联连接电路。

MSL4163则提供1MHz I2C串行接口，这种接口都能够为16个级联器件实现视频逐帧LED串强度控制，从而实现了有效区域调光。该器件采用了先进的PWM引擎，可以轻松地与视频信号保持同步，每串LED都具有相位调整功能，从而减少了不必要的LCD现象，如运动模糊。此外，片上EEPROM让我们能够通过串行接口定制加电默认值。

利用Atmel自适应SourcePower™技术，MSL4163/4能够适当控制为LED串供电的DC-DC转换器。这些效率优化器能够将功耗降至较低水平，同时还能保持较高的LED电流精度。



独特的峰值电流控制和脉冲宽度管理组合提供了简单的全屏亮度控制、各种区域调光和稳定白点。利用1个外部电阻为所有LED串设定全局峰值参考电流，通过8位寄存器实现了全局峰值电流精调。利用8位全局强度寄存器调整全局灯串驱动脉冲宽度，利用12位寄存器调整个别灯串的脉冲宽度。

MSL4163/4能够监测开路、短路、视频同步丢失和过热等故障条件，提供故障输出以便通知系统控制器。通过串行接口提供详细故障状态与控制。

MSL4163/4采用6 x 6 x 0.75mm、40引脚TQFN封装，工作温度范围为-40℃~85℃。

MSL4163/MSL4164的主要特性：

• 12位PWM串调光频率：240Hz

• 快速串行接口支持多达16个器件/

总线：

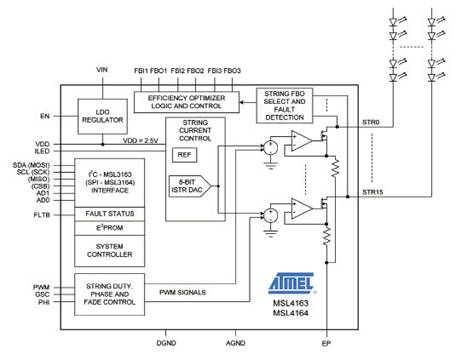

图1 MSL4163/MSL4164方框图

- MSL4164：20MHz SPI

- MSL4163：1MHz I2C

• 8位自适应功率因数校正能够将3（较大值）串电源的效率较大化

• 驱动16x10个白光LED，16个器件级联可驱动高达2560个白光LED

• 支持动态范围较高的LCD TV和监视器的自适应、实时区域调光

• 可编程串相位降低了运动模糊

• 通过串行接口实现全局强度控制

• 100mA峰值、60mA平均LED串电流

• 利用单个电阻为所有LED串设定峰值电流

• ±3%的电流精度和电流平衡

• 视频帧（Vsync）和线路（Hsync）同步输入

• 同步丢失检测器可以随意禁用LED串

• 多个MSL4163/4共享灯串电源，自动协商较佳电源电压

• EEPROM能够定制加电默认值

• 低于1μA的LED串关态泄漏电流

• 利用可调短路阈值实现灯串开路和LED短路检测

• 各个灯串都具有独立故障检测功能

• 过热关断保护

• 工作温度范围：-40℃ ~ +85℃

• 4kv HBM ESD额定灯串驱动输出MSL4163/MSL4164应用：

使用寿命长，高效的LED背光，适于：

• 电视和台式电脑监视器

• 医疗和工业仪表

• 汽车音/视频显示器
