１引言　　

速印机（也称速印一体机）是指通过数字扫描，数码热敏头制版成像的方式进行工作，从而实现印刷速度在每分钟１００张以上的印刷设备。速印机印速快、成本低、耗电少、维护方便，使其广泛应用于经常大批量印刷的学校、机关中。所以近几年来国内外对速印机的研究也在不断升温。本文提出了一种将图像处理和电机控制功能集成于一片ＤＳＰ芯片内，并支持电脑直接打印输出功能的解决方案。

２　系统硬件组成　　

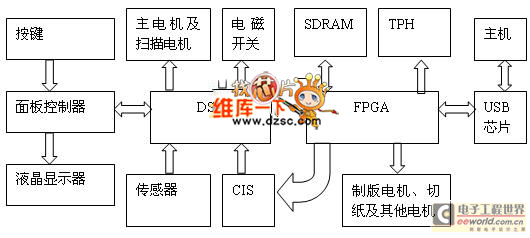

本文设计的速印机的控制系统主要组成部分有：面板控制器（选用８０Ｃ５１单片机）、ＤＳＰ（选用ＴＩ公司的ＴＭＳ３２０Ｆ２８１２）、ＦＰＧＡ（选用ＡＬＴＥＲＡ公司的ＥＰ１Ｃ６Ｑ２４０Ｃ８）、ＵＳＢ芯片（选用Ｃｙｐｒｅｓｓ公司的ＣＹ７Ｃ６８０１３）、ＣＩＳ（接触式图像传感器）、ＴＰＨ（热敏打印头）、ＳＤＲＡＭ、按键、液晶显示器、电机、电磁开关、传感器等。其硬件结构框图如图１所示　　图１　系统硬件结构框图　　

３　工作原理　　

仅使用速印功能时，其工作流程可分为制版和印刷两步。制版工作流程为：待制版键按下后，面板控制器将制版信号通过串口送至ＤＳＰ（数字信号处理器），ＤＳＰ通过中断响应制版信号，并启动扫描电机和ＤＳＰ片上的ＡＤＣ模块，同时ＤＳＰ通过握手信号告知ＦＰＧＡ（可编程逻辑门阵列）启动ＣＩＳ。ＦＰＧＡ产生ＣＩＳ的时钟信号ＣＬＫ、选通输入信号ＳＩ及各色光源选通信号，并通过这几个信号产生的相应时序控制ＣＩＳ通过模拟信号输出引脚ＳＩＧ向ＡＤＣ模块串行移位输出对应像素的灰度。ＤＳＰ把扫描到的图像数据通过γ补偿、滤波、二值化、数字半色调图像处理后，把数据存放在ＳＤＲＡＭ存储器中，并通过握手信号通知ＦＰＧＡ从ＳＤＲＡＭ存储器中提取光栅数据并控制热敏打印头将其烧写在版纸（也称蜡纸）上，制版结束。

印刷工作流程为：印刷按键按下后，版纸牵引电机和压版电机配合将版纸挂到滚筒上，此时油墨电机工作均匀上墨，待进纸电机把纸送到印刷区后，压纸电机把纸贴到滚筒上，主电机带动滚筒转一圈后，分离电机开始工作将纸从滚筒上剥离。　待纸张进入出纸区后，出纸电机和负压风机同时工作将纸送出，至此第一张纸印刷完成。印刷多张时就不用再制版了，直接印刷即可。

若使用电脑直接打印功能时，其工作流程为：电脑主机通过ＵＳＢ芯片把数据传给ＦＰＧＡ，ＦＰＧＡ通过产生相应的时序信号将数据存至ＳＤＲＡＭ存储器中，然后ＦＰＧＡ按行将数据烧写至版纸上。制版完成后，ＦＰＧＡ通过ＤＳＰ的外部中断引脚触发ＤＳＰ的外部中断，在ＤＳＰ的外部中断服务程序中，进行印刷流程。

４基于ＤＳＰ的电机控制　　

ＴＩ公司的数字信号处理器ＴＭＳ３２０Ｆ２８１２片上集成了两个事件管理器模块（ＥＶＡ，ＥＶＢ）。每个事件管理器都包含通用目的定时器、全比较ＰＷＭ单元、捕捉单元和正交脉冲编码电路等，可同时方便的控制两部电机，专为多轴运动控制应用而设计。［１］　在本系统中两个事件管理器分别应用于控制三相无刷直流电机（主电机）和三相反应式步进电机（扫描电机）。

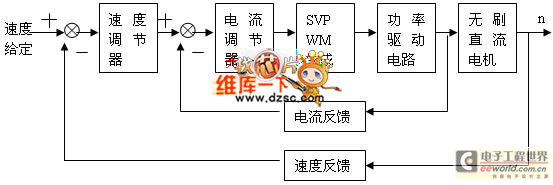

对三相无刷直流电机的控制采用了转速电流双闭环调速方式。其控制系统框图如图２　　图２　转速电流双闭环调速原理框图　　

ＴＭＳ３２０Ｆ２８１２的捕捉单元可以方便的捕捉编码器的脉冲信号，以形成速度反馈。其ＡＤＣ模块可以将霍尔电流传感器的模拟信号转换为数字值，以形成电流反馈。ＴＭＳ３２０Ｆ２８１２的全比较ＰＷＭ单元使得产生ＳＶＰＷＭ（空间矢量脉冲宽度调制）的操作大大简化。双闭环调速方式提高了主电机（三相无刷直流电机）的控制精度。

步进电机具有如下特点：

（１）角位移与输入脉冲数成正比，无累积误差，具有良好的跟随性。

（２）动态响应快，易于起停、正反转及变速。

（３）速度可在宽范围内平滑调节，低速下仍能获得大转矩。

（４）步进电机存在振荡和失步现象，必须对控制系统和机械负载采取相应措施。三相反应式步进电机有三种工作方式：单三拍、双三拍和六拍工作方式。单三拍工作方式即是按Ａ－Ｂ－Ｃ方式循环通电；双三拍循环通电顺序为ＡＢ－ＢＣ－ＣＡ；六拍循环通电顺序为Ａ－ＡＢ－Ｂ－ＢＣ－Ｃ－ＣＡ（上述三种循环通电顺序均为正转方式）。［２］　三种工作方式中六拍工作方式相电流、转矩较大，高频性能较好，电磁阻尼大，不易产生振荡。所以本系统采用三相六拍工作方式控制步进电机。另外为了使步进电机更加稳定还使用了机械阻尼法，就是在电动机轴上加阻尼器。

５图像处理　　

在仅使用速印功能时，其图像处理过程可分为五步：模拟图像数字化、γ校正、滤波、二值化和数字半色调处理。

模拟图像数字化是由ＴＭＳ３２０Ｆ２８１２片上集成的ＡＤＣ模块实现的。ＴＭＳ３２０Ｆ２８１２的ＡＤＣ模块是一个１６通道１２位分辨率具有流水线结构的模数转换器。它的１６个通道可配置为两个独立的８通道，较快转换时间为８０ｎｓ。从ＣＩＳ中输出的模拟图像的电流经过ＡＤＣ模块采样，其数字值存放在对应通道的结果寄存器ＡＤＣＲＥＳＵＬＴ中，等待ＴＭＳ３２０Ｆ２８１２的ＣＰＵ作进一步的处理。

图像传感器的输入输出特性一般都不是线性的，即入射光强度Ｌ和曝光量Ｄ或者是输出电流Ｉ不是正比关系。输入输出关系可用以下公式表示：　。若γ为１时，输入输出为正比关系。但γ一般在０．４到０．８之间。对这种非线性关系进行校正，使其成为正比关系的　　操作称为γ校正。可做一个具有平均特性的速查表来进行γ校正。［３］　　图像中的边缘和噪声对应于傅里叶变换中的高频部分，所以要削弱噪声就需要减弱高频分量部分。我们需要选择一个合适的低通滤波器。理想低通滤波器（将高频成份直接“截去”）可以削弱噪声、平滑图像，但容易产生模糊和振铃现象。一阶巴特沃思（Ｂｕｔｔｅｒｗｏｒｔｈ）低通滤波器可以平滑图像、削弱噪声，并且巴特沃思低通滤波器在高频与低频间的过渡比较光滑，所以不易出现振铃现象。由于图像边缘部分也对应于傅里叶变换中的高频部分，过分削弱高频分量会使图像模糊。所以选择合适的截止频率即能有效去除噪声，又能使图像不太模糊。品质要求较高时，也可再对图像进行适当的锐化清晰处理。

图像的二值化就是将灰度图像变为只有两个灰度级的图像。其过程非常简单，就是确定一个阈值Ｔ，大于阈值的灰度值变为１，小于阈值的灰度值变为０。在一幅图像的整体范围内只取一个阈值来对图像进行二值化处理的方法称为全局阈值法。将图像分成几个子块，在每个子块中选取较佳阈值的方法为局部阈值法。在纯文本速印方式时使用全局阈值法，在图片速印方式时使用局部阈值法。本系统中采用较大方差比法计算阈值。

数字半色调处理过程就是创建复合点（也称半色调单元）的过程。复合点（ｓｐｏｔ）是由打印机点（ｄｏｔ）组成的方块网格，这些网格中的任何一个打印机点都是可以打开或关闭的（白色或黑色）。若要创建一个深色复合点，可以将该复合点内的打印机点多打开一些；若要创建一个浅色复合点，可以少打开一些打印机点。人眼具有低通特性，能将复合点看成具有灰度的点。［４］　这些复合点具有３个属性：频率、角度和形状。本系统使用分辨率为４００ｄｐｉ＊４００ｄｐｉ的打印机。网点频率为５０ｌｐｉ（ｌｉｎｅｓ　ｐｅｒ　ｉｎｃｈ），灰度色阶数为６５，采用４５度方块形网格。使用数字半色调处理技术，可以在二值输出设备上输出漂亮的灰度（连续色调）图像。

６通讯接口　　

一般的串口通讯速率为几Ｋｂ／ｓ到几十Ｋｂ／ｓ，并口的速率为４０Ｋｂ／ｓ到１　Ｍｂ／ｓ，ＵＳＢ接口有低速、全速和高速三种工作方式，低速模式的传输速率为１．５Ｍｂ／ｓ，全速为１２　Ｍｂ／ｓ，高速可达４８０　Ｍｂ／ｓ，特别适合像速印机这样的需要大批量传输数据的设备。本速印机选用ＵＳＢ２．０全／高速接口作为与电脑主机的接口。

ＵＳＢ功能设备芯片选用Ｃｙｐｒｅｓｓ公司ＥＺ－ＵＳＢ　ＦＸ２系列的ＣＹ７Ｃ６８０１３。它包括１个增强型８０５１处理器、１个串行接口引擎（ＳＩＥ）、１个ＵＳＢ收发器、８．５ＫＢ片上ＲＡＭ、４　ＫＢ　ＦＩＦＯ存储器及１个通用可编程接口（ＧＰＩＦ）。它支持高速模式，兼容全速模式，性价比高，是ＵＳＢ２．０接口设计的主流芯片之一。［５］　　ＵＳＢ定义了四种传输方式：控制传输方式、等时传输方式、中断传输方式和批量传输方式，以适应各种设备的需要。在开发ＵＳＢ设备时可通过设置相应寄存器使端点处于不同的工作方式。控制传输主要用来进行查询、配置端点和给设备发送命令。等时传输提供了确定的带宽和间隔时间，它被用于时间严格并具有较强容错性的流数据传输，或者用于要求恒定的数
