超级电容在太阳能路灯设计中的应用详解

2011年09月21日16:27:41 本网站我要评论(2)字号：T | T | T

太阳能路灯" title="太阳能路灯">太阳能路灯" title="太阳能路灯">太阳能路灯系统在道路照明中有很高的价值。使用超级电容的太阳能LED路灯系统属于复合能源系统，该系统中的电能传输需要在线控制以保证系统的正常运行。图1为超级电容的太阳能LED路灯的系统结构。控制器作为核心部件管理着各个部件之间的能量传输。为保证蓄电池充放电可靠、高效，同时满足照明需求，控制器需要对系统中的电能进行管理。在弱太阳光照的情况下，由于光伏电池产生的能量不稳定，不能有效的对蓄电池充电。

　若选择合适的控制方式，使光伏电池产生的能量先蓄积在超级电容里，到适当的时候再将存储的能量通过脉冲或恒流的方式向蓄电池充电，可以有效的提高系统的太阳能利用率。所以合适有效的控制策略是该控制器的关键技术。

　本文在独立式光伏路灯系统简单计算方法的基础上，以提高在弱太阳光光照情况下发电效率为目标，提出一种采用了超级电容的独立光伏系统设计方法。本文通过对使用超级电容的太阳能LED路灯系统各部分组件进行建模，在有充放电控制器控制的情况下，使用计算机仿真对比在各种太阳光照情况下系统的发电情况，其验证结果向使用超级电容的太阳能LED路灯的配置设计提供理论依据。

　 2 系统分析与设计

　使用超级电容的太阳能LED路灯系统由光伏电池阵列、光伏控制器、超级电容、充电控制器、蓄电池、电流变换器、LED负载组成，连接结构如图1所示。超级电容跨接在直流母线和地线之间，用于保持直流母线的电压，并缓冲光伏电池提供的过大能量，在适当的时候放电以满足蓄电池的充电需要和负载的供电需要。

　2.1 光伏电池特性分析

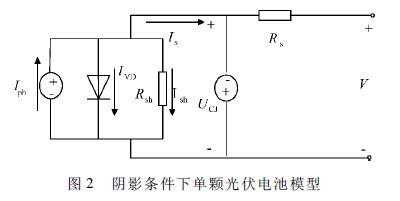

　光伏电池等效电路模型如图2所示。

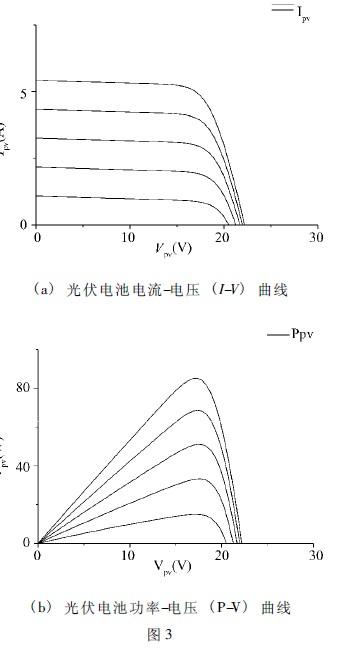

　图2中Iph为光生电流，IVD为流过二极管的电流，VD为Rsh的端电压，Rsh和Rs为等效的并联电阻和串联电阻，V、Is分别为光伏电池元的输出电压和电流。根据此等效模型可得到光伏电池的数学模型，并根据数学模型得到光伏电池特性曲线，如下图3所示。

　图3a为光伏电池在不同光照下的电流－电压（I-V）曲线，图3b为光伏电池在不同光照下功率－电压（P-V）曲线。如图3.b所示，在一定的光照情况和节点温度下，光伏电池有唯一的发电较大功率点，因此需要光伏控制器进行较大功率跟踪（MPPT）控制以获得较大发电效率。

　 2.2 光伏控制器的分析

　光伏控制器在设计时通常采用boost升压电路，以产生比光伏电池板两端更高的电压，以利于向蓄电池充电；但当光照不足时，若要使蓄电池能够继续充电，该控制电路会导致光伏电池的工作点脱离较大功率输出点，但这样又会使得光伏路灯系统的发电效率下降。因此设计控制系统时需预设弱光段的阈值，以实现在弱光下能通过超级电容缓冲来保证蓄电池正常充电的目的。

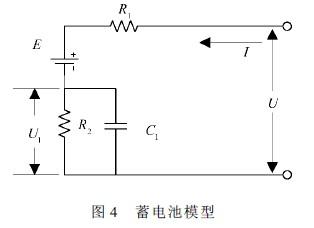

　图4为蓄电池等效电路模型，根据此图可以看出蓄电池存在较低充电电压，从而使升压电路的输出也存在一个较低电压。由图4可得蓄电池小信号数学表达式为稳态时，变换器充电电压为：

　式中（R1+R2）为蓄电池内阻，R2为常数，R2随不同的充电电流和电荷容量变化而变化。

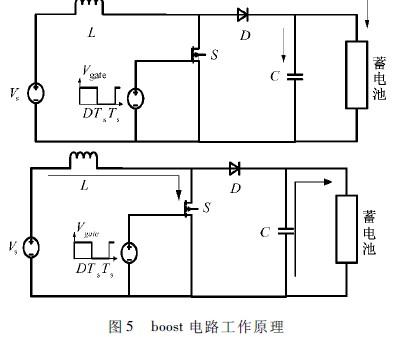

　 boost工作电路如图5所示，根据电感L伏秒平衡和电容C充放电能量守恒有：

　其中Vs为输入电源电压，D为PWM波占空比D+D′=1，icharge为蓄电池充电电流，U为充电电压，Rs为变换器在负载端等效电阻，T为周期时间。

　　由式（3）（4）可得：

　式中D+D′=1，K=Rs/（R1+R2）；可得当达到较大值，此时较大增益为：

　由于该电路为升压电路，G较小值为1，可得K取值必须小于0.25。在系统设计时根据蓄电池参数，由式（6）算出，能对蓄电池充电的升压电路较小输入电压为：

　式（7）中，Voc为蓄电池较低充电电压。

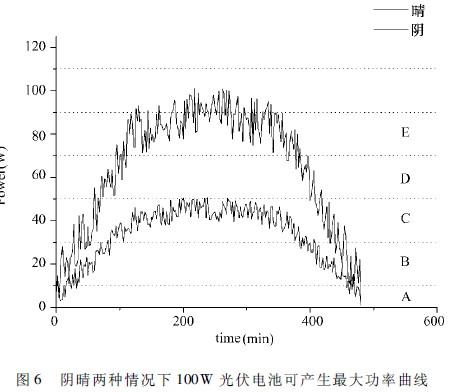

　若直接采用光伏电池对蓄电池充电，则当光照较弱时，为了追踪较大功率，在存在其他干扰因素的同时其输出电压会不稳定，导致光伏电池在充电时难以保持在Vzmin上，较后导致系统在该光照范围内不能对蓄电池正常充电。如图6中两曲线分别为晴、阴两种情况下100W光伏电池可产生的较大功率曲线；阴天的时候，光伏电池在较大功率跟踪情况下，输出功率在较低功率B、C区间内抖动，造成对蓄电池充电不可控。本文通过采用超级电容，把这部分不稳定的输出能量蓄积起来，再到满足一定的电压条件时，通过升压电路把超级电容中的能量释放到蓄电池。这种采用超级电容的方式可以提高在弱太阳光照下的发电效率。

　 3 充电控制策略及超级电容参数

　3.1 充电控制策略

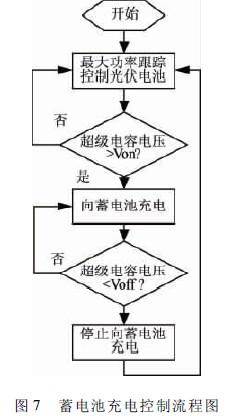

　图7为蓄电池充电控制策略。该策略在低光照情况下采用超级电容电压的滞环比较控制策略，以超级电容两端电压作为反馈采样信号。若超级电容两端电压低于设定下限值Voff，则停止向蓄电池充电，光伏控制器采用较大功率跟踪对超级电容充电；当超级电容电压充到足够大为Von时（Von>Voff），以蓄电池的三段式10小时充电法向蓄电池充电；若此时持续低光照，则当超级电容电压重新下降到下限值Voff时，再次停止向蓄电池充电，如此循环；在足够光照情况下，当超级电容的电压超过Von时，系统对蓄电池以三段式10小时充电法充电，同时超级电容电压也会继续上升，这时控制器保持超级电容的电压值不超过新的上限值Vmax。

　　3.2 充电参数计算

　独立式光伏系统在设计时，需要考虑该系统应用场所的日照条件、电气设备等。然后根据负载所消耗能量决定光伏电池容量和蓄电池容量。

　在独立式太阳能路灯系统中，光伏电池的容量选择如下式（8）：

　蓄电池的容量选择如下式（9）：

　式（8）（9）中I为负载所需电流，T为负载每日工作小时数。Ta为平均日照时间。t为连续雨天数，Ksafe为安全系数， Ksoc为蓄电池容许放电深度，η为变换器效率。按三段式10小时充电法，在恒流充电阶段，充电电流icharge为0.1Cbattery。则恒流充电阶段，充电功率为：

　按光伏电池容量可得其满功率工作时输出功率为：

　由上，采用超级电容电压滞环比较控制法，超级电容向蓄电池充电一次较短时间为td，根据能量守恒有：

　在本系统中光伏控制器和采用boost电路。由式（7）可得根据光伏电池的弱光下较大功率点工作电压计算Von上限。根据蓄电池浮充电压及超级电容的漏电流确定Voff。较后可得超级电容的容量：

　 4 仿真实验

　仿真实验示例采用60WLED路灯，按以下参数设计：路灯连续工作时间为8小时，平均日照时间为4小时，安全系数为0.76，光伏控制器效率为0.85，连续雨天数为4日，蓄电池允许放电深度为0.5，充电控制器效率为0.85。若选用48V蓄电池，根据式（9）计算得蓄电池容量为：157Ah。光伏电池发电容量为：188W。选用开路电压为17V的光伏电池。由前面的推导选择Von=40V，Voff=30V。由式（13）计算，为保证每蓄电池充电一次持续时间至少为60s，超级电容值需大于0.127F。

　根据以上数据在仿真模型中建立simulink/matlab模型，模型按照图1所示的系
