如何对浅放电应用中磷酸铁锂 (LiFePO4) 电池使用的 TI 阻抗跟踪 TM 电池电量计进行微调

2011年11月07日09:50:00 本网站 我要评论(2)字号：T | T | T

实例 2 数据闪存参数修改
在使用带有一个 5-mΩ 检测电阻器的 1100-mAh 电池设计方案中，可以使用相同方法计算得到 Qmax 更新的超时期间：
10 μV/5 mΩ = 2-mA 补偿电流。
1100 mAh × 1% = 11 mAh。
11 mAh/2-mA 补偿电流= 5.5 小时。

这种情况下，需要放宽容量误差百分比，以增加 Qmax 超时。将“较大容量误差”（从 1% 的默认值）修改为 3%，得到：

1.1 Ah × 3% = 33 mAh

其会增加 Qmax 不合格时间到：

33 mAh/2-mA 容量误差=16.5 小时。

需要将“DOD 容量误差”设置为 2 倍“较大容量误差”，因此可以将其改为 6%（默认值为 2%）。

根据通过电荷的百分比，需要按比例减小“Qmax 滤波器”的默认值 96：

“Qmax 滤波器”=96/(37%/10%) = 96/3.7 = 26

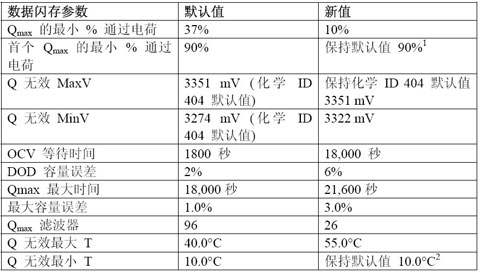

表 2 显示了电量计评估软件中典型的数据闪存参数，必须对其进行修改以实现浅放电 Qmax 更新。这些特殊参数均为受保护（归为“隐藏”类），但可以由 TI的应用人员解锁。本表格所用举例电池组为前面所述电池组，其为一种使用A123 1100-mAh 18650 LiFePO4/碳精棒电池（化学 ID 为 404）的 3s1p 电池组。

表 2 根据系统使用情况可以由 TI 应用人员修改的一些受保护数据闪存参数



1、 该参数在黄金影像 (golden image) 过程期间很重要。如果使用的是标准 4.2-V 锂离子电池，且仅将其充电至 4.1V 系统电平，则在电池充电至 4.2V 以后进行首次 Qmax 更新仍然必要，目的是满足 90%容量变化的要求。根据电量计设定的化学 ID 编码，对规定电池容量即“设计容量”和估计 DOD 的容量变化进行开始和结束点检查。
2、 计算 Qmax 时，宽范围温度变化会引起误差
