满足高性能和功效要求的单芯片CCM PFC及LLC组合控制器

2011年11月28日17:01:02 本网站 我要评论(2)字号：T | T | T

PFC段：
1. 线路输入欠压(BO)保护：线路输入欠压引脚接收部分平均输入电流，因此，感测到低线路电压时，50 ms定时器就会激活。这段消隐时间用于帮助符合维持要求。如果线路电压在50 ms消隐延迟结束时仍处于低电平，输入欠压保护就被触发，PFC驱动器关闭，VCTRL引脚接地，可使器件在故障消失时使用软启动。

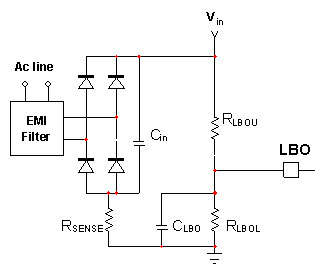

图8：线路输入欠压保护

2. 快速瞬态响应/过压保护(OVP)：当VFB > 105% VPREF时，过压保护激活，驱动器输出变为低电平；当VFB低于103.2% VPREF时，器件自动恢复工作。

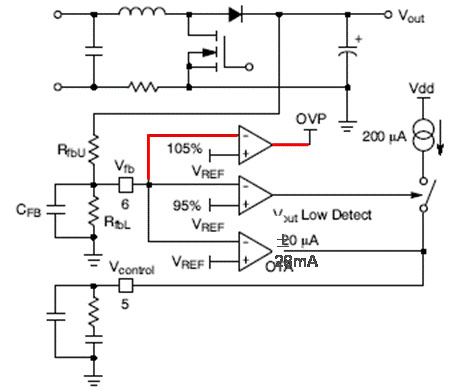

图9：PFC-快速瞬态响应/过压保护

3. 冗余OVP(闩锁)：专用OVP2引脚用来保护大电容；电路中内置的20 µs滤波器用来提供更佳的噪声免疫性。当OVP2比较器被触发时，PFC及LLC均关闭。PFCok信号假定为低电平时，PGout被释放开路，使LLC停止工作。


图10：PFC-冗余OVP

4. PFC异常检测：PFC异常检测的目的在于，如果PFC没有正常工作，那么即使出现高线路电压，PFC和LLC均应停止工作。例如，在高线路电压时PFC驱动器电阻损毁的情况。实现PFC异常检测保护的方法是：如果VCTRL保持在较高电平或低于较低电平，如VCTRL引脚异常短路，且时间长于1秒(tPFCabnormal)，则PFCok内部信号下降，PGout引脚立即释放开路，通知系统电源将关闭；5 ms后LLC停止工作(tDEL2)。
5. 欠压保护(UVP)/反馈环路异常保护：UVP可以防止在反馈故障条件下启动。当VFB < 8% VPREF = 0.2 V时，UVP激活，器件关闭；当VFB高于12% VPREF = 0.3 V时，器件自动开始工作。

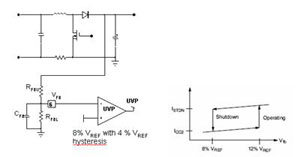

图11：PFC–欠压保护/反馈环路异常保护

6. Power Boost：PFC Power Boost功能的目的是在输入线路从高线路电压向低线路电压剧烈变化(如满载时从264 Vac剧降至90 Vac)时，限制输出功率，防止Vbulk将大幅下降，可能使Vout超出稳压范围。VLBO是Vac的平均值。
在下列情况时，VLBO可下拉至2 V(VLBO(PD))：VLBO高于2 V(高线路电压时)，以及VCTRL处于较大值的时间长于4 ms(tPFCflag)；Vbulk低于额定输出的95%时。PFC Power Boost功能在启动时被禁止；较长下拉持续时间的典型值为5 ms(tLBO(PDlimit))；在后续较少70 ms时间(tLBO(PDblank))内，开关保持在开路状态。


第 1 2 3 4  页
