配合智能手机等便携应用要求及技术趋势的安森美半导体电源管理方案

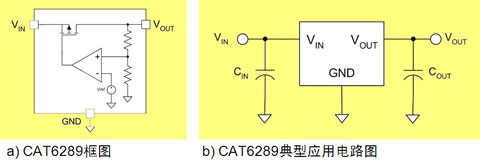

图4：CAT6289超低工作电流NanoPower LDO框图及典型应用电路图。

以CAT6289为例，这是一款超低工作电流(典型值400 nA)的NanoPower LDO，输入电压范围为1.8 V至5.5 V，提供8种标准电压输出，包括1.00、1.20、1.25、1.50、1.80、2.50、3.00及3.30 V，10 mA电流时的典型压降为380 mV，1 kHz时的典型电源抑制比(PSRR)为-60 dB。这器件采用小型1.5 mm x 1.5 mm TDFN-6封装，能够帮助便携设备延长电池使用时间，并配合小外形因数设计。

配合便携设备不同充电应用OVP及OCP保护方案
智能手机等采用锂离子电池供电的便携设备在日常充电/供电应用中，可能面临正向/负向过压、过流等风险，故需要安全的保护方案。安森美半导体的便携设备OVP保护方案主要包括针对墙式适配器/USB充电的30 V/高达3 A系列产品(包括NCP347/348、NCP349、NCP367、NCP370、NCP372及NCP391等)，以及针对USB充电的20 V/500 mA系列产品(包括NCP360、NCP361、NCP362及NCP373等)；OCP保护方案包括NCP380、NCP381及NCP382等。

以NCP367为例，这是一款提供+30 V过压保护及高达3 A过流保护、带电池电压检测功能的保护IC(见图5)。这器件保护便携设备电池免受输入过压(在出现故障工作条件下会断开系统与Vbus或AC-DC适配器的连接)、充电过流及充电过压影响。NCP367提供较大值100 mΩ的低导通阻抗，帮助降低方案成本及电路板占用空间。支持高达3 A电流的能力帮助实现快速充电。典型值50 μA的极低电流消耗兼容于USB 500 μA闲置模式。这器件能用于1.5 A或500 mA两种充电电流等级，非常适合手机等应用。

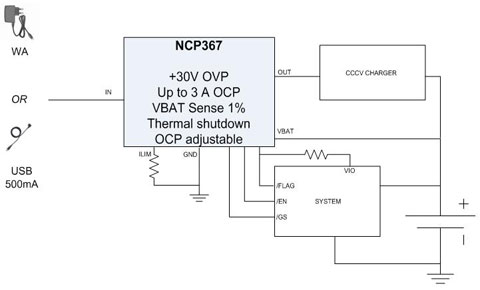

图5：NCP367典型应用电路图。

NCP382则是一款功率分配开关，其设计针对很可能会遇到大的电容性负载或短路的应用。实际上，越来越多便携电子设备采用USB供电，但需要保护本地USB电源够用受外部Vbus故障影响。NCP382能够通过在输出负载超过限流阈值或出现短路时切换至恒流模式，将输出电流限制在期望的电平(0.5 A、1 A或1.5 A)，从而提供过流保护。NCP381接收2.5 V至5.5 V的单路输入，提供2路输出。图6是NCP382的典型应用电路图。

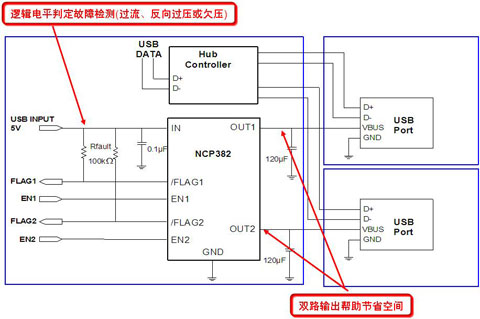

图6：NCP382典型应用电路图。

高集成度开关电池充电器帮助加快便携设备电池充电速度
消费者可能会采用墙式AC适配器或USB输入来为便携设备充电。一般而言，墙式AC适配器的充电电流更大(如可达1.5 A)，所需充电时间较短；而USB充电电流相对较小(如500 mA)，时间更长。但即便是采用USB输入充电，消费者也期望能够更快速地完成充电。安森美半导体的NCP1851开关电池充电器
