应对LED通用照明挑战的AC-DC LED驱动解决方案

LED通用照明设计工程师会遇到许多挑战，如功率密度、功率因数校正(PFC)、空间受限和可靠性等。这些LED照明设计挑战和电源设计挑战类似，具体讲，LED通用照明有以下几个挑战：由于总光效要求及散热限制的影响，即使是低功率应用能效也很重要；在许多情况下，较低功率也要求功率因数校正和谐波处理；在空间受限应用中，特别是替代灯泡应用时，对驱动功率密度的要求很高；总体电源可靠性对提高整个灯的寿命非常重要；宽输入电源电压范围应该支持高达277 Vac；兼容TRIAC调光等传统特定照明要求。另外，LED通用照明还要符合仍在演进的标准及安全规范，如美国“能源之星”和欧盟的国际电工委员会(IEC)要求。

安森美半导体一直致力于为LED照明提供丰富的解决方案，推出各种符合较新LED照明标准的产品，包括AC-DC电源IC，DC-DC驱动器，CCR稳流器，恒流恒压(CCCV)控制，高压FET， 整流器，数字接口，环境光传感器，保护，电力线通信(PLC)调制解调器等等。本文主要介绍用于LED照明的AC-DC电源方案及相关电路，帮助工程师应对上述挑战，设计出满足通用照明要求的产品。

安森美半导体LED照明方案

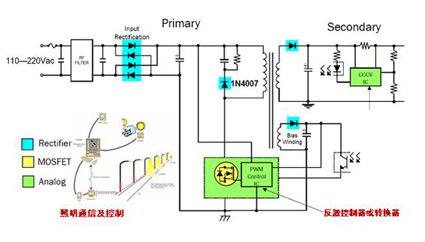

图1显示了安森美半导体所提供的完备LED照明方案。

图1：安森美半导体LED照明方案应用示意图

在安森美半导体用于LED照明的AC-DC电源方案中，1至10 W的照明应用中推荐使用NCP1010~5，1至15 W可使用NCP1027/8，这些方案集成了MOS管，适用于隔离和非隔离应用，支持次级PWM调光、模拟调光或双亮度等级调光，能效高达75－80％；1至30 W的应用可以使用LV5026、5027、5028，支持隔离方案，典型能效85％左右；1至40 W推荐使用NCL30000，可进行初级可控硅调光，适用于隔离和非隔离方案，隔离方案能效80－85％。40至150 W推荐使用NCL30001，它是一个连续导电模式(CCM)控制芯片，隔离方案的典型能效85－90％；更大功率推荐使用NCL30051。图2是这些方案输出功率与能效的对比。以下将具体介绍这些方案的功能和特点。

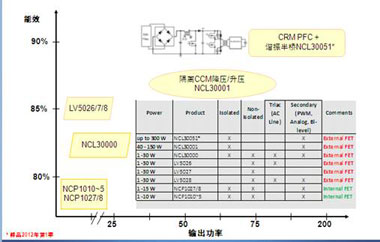

图2：LED照明的AC-DC电源方案输出功率与效率的对比。

针对1至30 W功率AC-DC应用的LV5026/27/28系列LED控制器

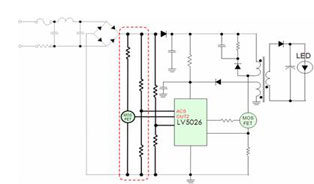

该系列是安森美半导体成员公司三洋半导体的LED控制器--LV5026M、LV5028TT和LV5027T，其中LV5026M具有TRIAC调光、PWM调光、模拟调光和功率因数校正功能；LV5028TT只有TRIAC调光和功率因数校正功能。LV5026/7/8 TRIAC调光电路如图3所示。

图3：LV5026/7/8 TRIAC调光电路。

以功能较多的LV5026M为例，它是兼容不同调光的高压LED控制器，调光方式为TRIAC、模拟输入或PWM输入，可选择开关频率(50 kHz，开路70 kHz)。该方案是一个低噪声开关系统，采用5段跳跃模式频率，可阶跃驱动开关；其参考电压可以选择(内部0.605 V及外部输入电压)，具有软启动功能和TRIAC稳定功能。

旨在降低电磁干扰(EMI)的PWM控制架构具有优于竞争产品的特性。它采用2阶跃驱动，可显著减少噪声；非恒定周期的5个级别频率可有效消除EMI峰值。

低功率AC-DC LED电源转换有两种方式，一种是非隔离降压，要求机械式绝缘；其设计及电路配置简单，电路板尺寸小，元件数量少，能效较高，物料单(BOM)成本也更低。另一种是隔离反激，采用电气(磁)隔离，易于满足安全要求，磁学设计较复杂，适合较高功率的设计，需要较大的电路板尺寸。

LV5026/7/8用于非隔离A19 LED灯，可实现以下产品特性：采用阶跃门驱动方法，具有振荡频率回转功能、高门能力驱动电路、可外部调节参考电压、支持多种调光器(TRIAC调光、数字调光和模拟调光)；此外还支持软启动、过流保护、热关闭、过压保护等。LV5027M/LV5028M是LV5026M的简化版本，外部元件数量更少。

图4：LV5026/7/8用于非隔离A19 LED灯。
