基于和利时LK系列PLC的石灰窑配料控制系统

孙 峰

（北京和利时自动化驱动技术有限公司，100176）

摘  要         本文介绍了和利时LK系列PLC在石灰窑配料控制系统中的应用。根据石灰窑生产中配料的实际需求，介绍了控制系统原理、性能和特点。采用和利时LK系列PLC对现场仪表的数据信息进行采集和处理，并完成对现场机械设备的连锁自动控制。上位机采用和利时HollyView组态软件，使石灰窑配料系统的可操作性变得更加方便和灵活，满足了用户的要求。

关键词       石灰窑配料；LK系列PLC； HollyView；控制系统

The Kiln Batching System Based on LK PLC

Sun feng

（Beijing Hollysys Automation & Drive Ltd.,Co，100176）

Abstract    This paper introduces Hollysys LK PLC application in kiln batching system. According to the actual demand of production of ingredients, Hollysys control system principle, properties and characteristics are introduced. LK PLC collects the data information from field instruments and processes, and automatically controls the chain of site mechanical equipment. The HMI is developed by HollyView. The control system makes the kiln batching system convenient and flexible, and meets the user’s requirements.

Key Words           Kiln Batching; LK PLC; HollyView; Control System

1      引言

石灰是一种重要个工业原料。随着现代工业的发展，石灰生产的自动化水平越来越高。本文基于和利时LK系列PLC开发出石灰窑配料控制系统。和利时LK系列PLC不仅能实现复杂的逻辑控制、顺序控制和定时控制，而且还具有抗干扰能力强、可靠性高、体积小、编程简单、开放性好等特点。上位监控系统采用和利时HollyView组态软件开发。通过本系统的应用，大大提高了石灰窑配料控制过程的稳定性和可靠性，从而保证系统运营的经济性、合理性和高效性。

2      石灰窑配料工艺介绍

石灰窑配料系统的工艺主要包括配料计量和上料过程。

（1）配料计量过程

根据称量要求，控制每次石灰石给料器出料至计量槽的时间，从而控制进入计量槽的石灰石量。然后根据石灰石和焦炭的配比要求，控制每次焦炭给料器出料至计量槽的时间，从而控制进入计量槽的焦炭量。这样完成一次称量过程。较终完成规定的每次烧制需要进行的称量次数。

（2）上料过程

每次计量完成后，控制卷扬机及附件运动，把石灰石和焦炭的混合料运至窑顶。石灰窑上钟帽打开后，混合料通过窑顶布料器进入石灰窑进行煅烧。

石灰窑配料系统的控制程序包括小车上料、配料、称重、布料、出灰、风量等控制部分，以及电机电流、温度、压力、流量等模拟量的显示报警。其中配料称重和上料控制是本系统的控制难点和重点。供料系统示意图如图1所示，消化系统示意图如图2所示。供料系统和消化系统的每条线都可以联锁或者独立进行操作。当联锁时，每个设备顺序启停，系统开车画面示意图如图3所示。

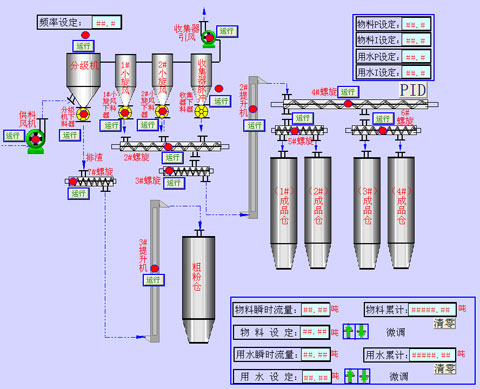

图1  供料系统示意图

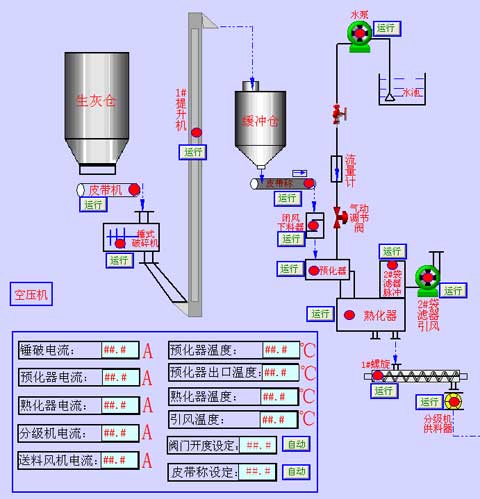

图2  消化系统示意图

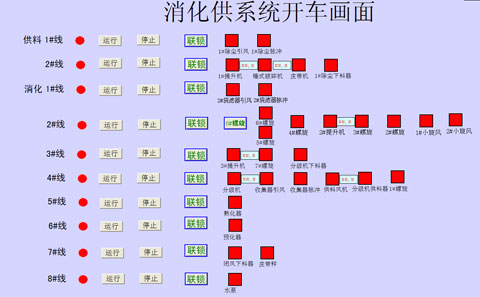

图3  系统开车画面示意图
