基于和利时LK系列PLC的石灰窑配料控制系统
3 石灰窑配料控制系统设计
石灰窑配料控制系统以和利时公司LK系列PLC为控制核心，包括执行机构、声控报警、仪表系统等部分，主要控制提升机、分级机、皮带机、破碎机、下料器、螺旋、阀门等元件。在中央控制室设置操作员站和工程师站，并联网至总控室，以便对全厂进行系统监控与管理。石灰窑配料控制系统的结构示意图如图4所示。

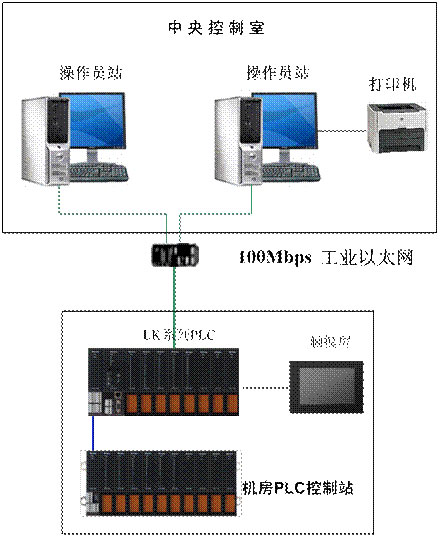

图4 石灰窑配料控制系统的结构示意图
石灰窑配料控制系统分为操作员站和工程师站，并通过以太网连接。操作员站的置与工程师站相同，只是部分功能受限。上位机画面模拟现场的立体化动态工艺流程，可以根据需要对阀门、皮带秤、物料、用水等进行设定，并显示温度、流量、电流、控制元件状态等信息。液位采用比例棒图及字符数据，并辅以直观的立体图的形式显示各仓实际液位。阀门及泵的控制也是根据实际进行操作，并有相互连锁关系。每个仓的信息每10毫秒内采样一次，并实时显示各种信息。在系统中分别设置各种报警，使工作人员能够方便快捷地查询各种信息。
石灰窑配料控制系统的PLC硬件配置清单如表1所示。上位机操作系统采用和利时公司的HollyView进行开发，实现对PLC控制站的监视与控制。为了保证系统的可靠性，本系统采用两台PC机互为备份，并实现数据库同步，确保监控系统的不间断运行。
表1 PLC硬件清单
