小功率电源变换器电路

2012年01月31日10:32:32 本网站 我要评论(2)字号:T | T | T
关键字:电源
小功率电源变换器电路

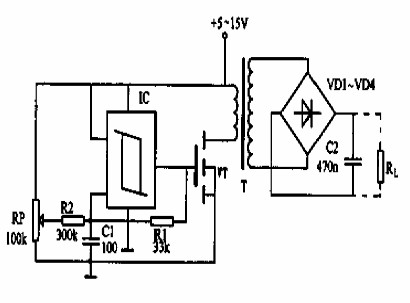

  本电路可以用于电源的变换,调节电位器RP可以控制输出方波的占空比。电路如图所示。由集成块IC,场效应管VT和阻容元件等构成。
  集成块IC是施密特触发器,与阻容元件组成多谐振荡器,输出200kHz的方波脉冲信号,去驱动场效应管VT。VT管导通时,电源先将一部分能量通过变压器变换至次级,输送给负载RL。场效应管VT关断后,还有一部分存储在磁场中的能量也变换至变压器的次级,继续供给负载。电源电源低于15V时效率降低。
