1 引言

中国移动多媒体广播（CMMB）是我国自主创新、具有自主知识产权的移动多媒体广播电视技术，从2008年北京奥运会前正式播出以来，已经完成了全国320个地级以上城市的网络覆盖，建成了全球较大的移动多媒体广播电视网络。CMMB技术标准做为一个开放的技术和产业平台，从芯片制造到发射设备和接收终端，已经形成了一条完整的工业生态产业链。在CMMB接收终端方面，当前市场已经推出了众多成熟稳定的支持CMMB的个人终端产品，同时，CMMB正在向一些专业领域进行扩展和推广应用。在汽车领域，提供不同车型和方案的CMMB车载接收终端正在兴起和应用，汽车与CMMB的结合已经成为整个CMMB产业一个新的业务增长点。部分终端厂家已经推出了多种形式的适合于汽车安装的CMMB终端产品和模块。

本文通过对CMMB车载数字电视方案的分析，重点对CMMB车载后装系统解决方案进行深入研究和汇总，详细分析了每个方案的特点和优劣势，随后从实际工作角度，对CMMB车载后装系统安装方案进行了举例说明，较后对CMMB车载数字电视方案的发展方向进行了探讨和展望。

2 CMMB车载数字电视方案

CMMB车载数字电视主要分前装，准前装和后装方案。

CMMB车载前装方案是指整车在生产下线出厂前即将CMMB车载接收设备及其所属服务进行预先安装、调整并作为该车型整备标配生产和销售。对于整个车载影音系统均需要按照车规要求进行产品的研发和生产，对产品的功能，性能，可靠性有相当高的要求，因此产品研发，测试，路测，生产的各个环节均需要投入相当多的时间进行验证和优化。当前国内主要品牌车厂均进行了产品立项，将CMMB功能作为整个车载影音系统的一个重要功能进行了一体化设计和植入。

CMMB车载准前装方案主要针对已经在产的各品牌车型，根据市场销售需要，在整车下线后分配至各地销售渠道前将CMMB车载接收设备植入整车，然后进入渠道销售。

CMMB车载后装方案主要针对已经销售的汽车，由于未标配CMMB功能，车主可根据自身使用需要，在4S店和其他正规汽配销售渠道选择购买和加装CMMB车载后装系统，以实现整车CMMB系统服务。

3 CMMB车载后装系统解决方案

当前市场上所加装的CMMB产品一般都是后装产品，以车载中控屏或头枕LCD屏为显示载体，集成CMMB功能，这样，在正常行车的时候可以提供导航等服务，在停车和休息的时候可以观看电视节目，提升多媒体影音导航系统的实用性与服务性，实现导航、看电视、听广播的多种应用。

对于CMMB车载后装系统解决方案，其产品类型和种类多样，本文将进行详细介绍。针对不同汽车品牌，不同车型配置，采用不同的安装方案，所需要的配件和工序不一样，因此安装费用和时间也不一样，但是均要求将设备和线路都进行隐藏设计，不破坏原车内饰。

下面就重点介绍目前CMMB车载后装系统的几种典型解决方案。

3.1 方案一。专车专用多媒体一体机方案

针对具体车型开发的专车专用多媒体一体机，通常是替换原车汽车影音系统，在汽车中控安装带有CMMB功能的多媒体一体机。当前国内众多后装市场的一体机产品设计是根据车的不同款式对中控台结构开模，做成集成式的车机，并且是专车专用机，需要专业人员安装。具体终端形态如下图所示：

图1. 专车专用多媒体一体机产品样例

3.2 方案二。CMMB车载电视盒方案

该方案主要针对原车中控系统已经有LCD屏幕和音视频输入接口，通过加装CMMB车载电视盒终端，将视频信号引入中控屏。操作方式一般分为遥控器或触摸屏。需要专业人员安装，对汽车配置有限制，例如部分无中控显示屏的低配车型是无法安装的。目前有众多国内品牌提供该产品。具体终端形态如下图所示：

图2. CMMB车载电视盒产品样例。

3.3 方案三。CMMB车载电视盒+头枕LCD显示屏方案

该方案将LCD屏嵌入到汽车前排头枕中，通过安装CMMB车载电视盒将CMMB信号显示在头枕屏上，供后排乘客观看。该方案通用性比较好，便于后排乘客观看，但是需要对前排座椅头枕进行改装，工艺和安装较复杂，对汽车头枕有限制，部分车辆头枕不能嵌入LCD屏。针对CMMB车载电视盒和头枕LCD屏形态如下图所示：

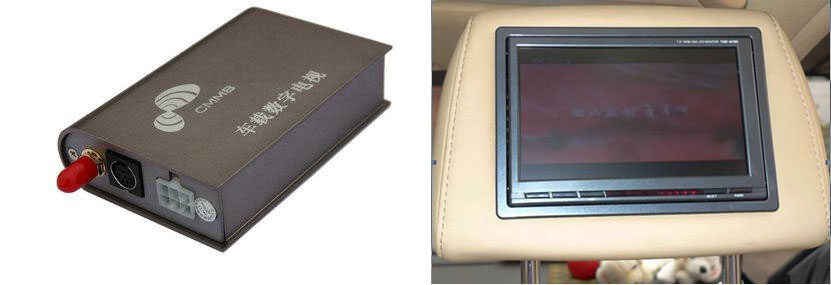

图3. CMMB车载电视盒和头枕LCD显示屏产品样例。

3.4 方案四。便携式车载PND/GPS终端

目前便携式车载PND/GPS终端主要通过吸盘安装在车辆前风挡玻璃上，功能比较强，安装方便，但是接收灵敏度较车载电视盒稍差。后排乘客不便观看。具体车载PND/GPS终端形态如下图所示：

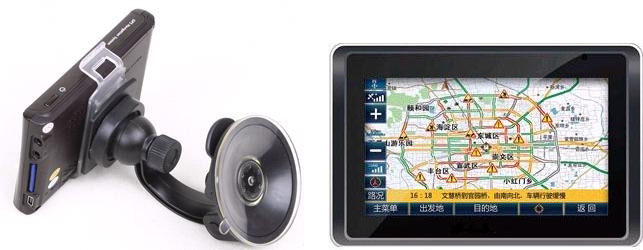

图4.便携式车载PND/GPS产品样例

3.5 CMMB车载后装方案比较

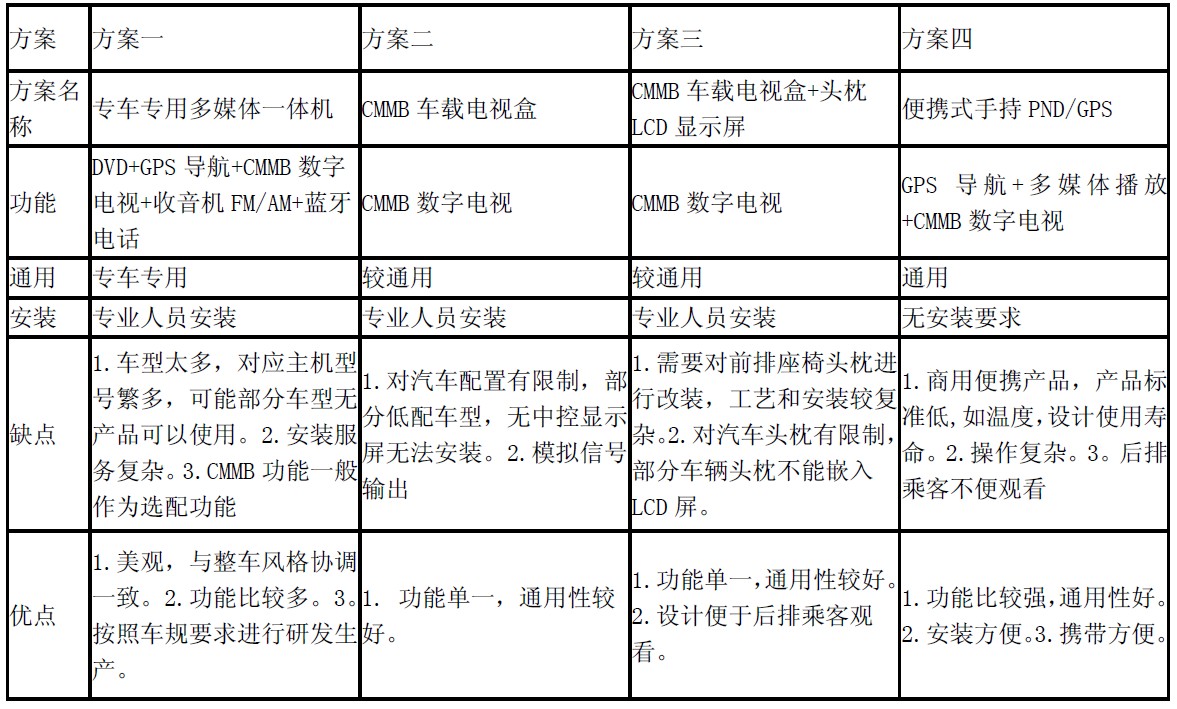

表 1 CMMB车载后装系统方案比较

4 CMMB车载后装系统安装方案举例

由于各种车型的配置和后装设施的情况不同，同时涉及到线路改装和操作培训，需要一个专业的安装队伍；下面结合实际的安装过程，对结合方案二和方案三的安装方案和安装流程进行举例说明。

该安装实例针对CMMB数字电视盒要求有三路视频输出，不仅将视频信号引入原车中控的汽车影音系统，同时安装两套头枕屏将CMMB视频节目供后排乘客欣赏。该方案主要分为两部分："CMMB车载电视盒"、"头枕显示器".系统整体结构见下图所示。

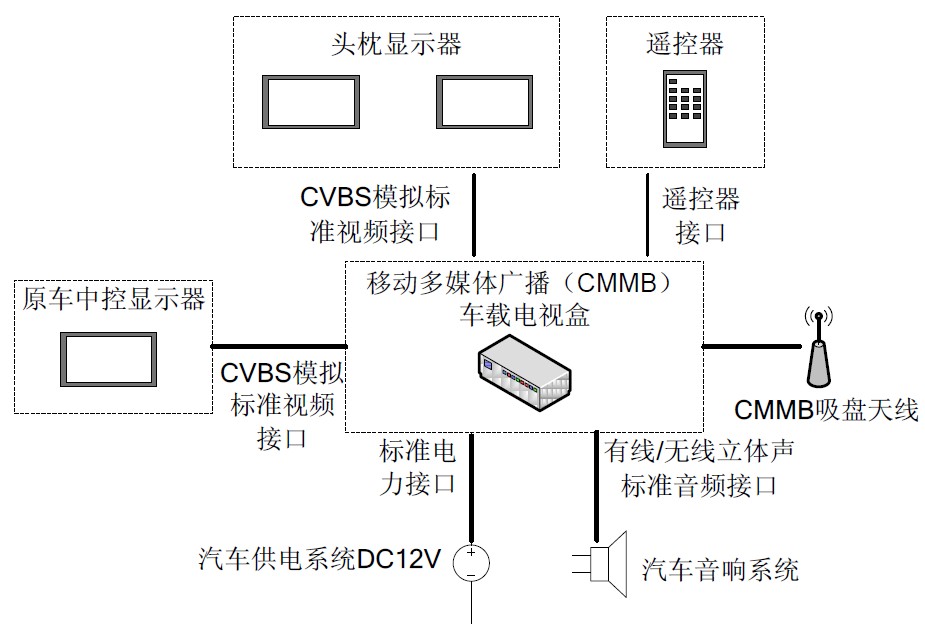

图5. CMMB车载后装系统安装方案举例

"CMMB车载电视盒"主要负责接收CMMB信号，处理CMMB的电视数据，接收用户的遥控指令，接入原车12V车载电源，具有有三路视频输出，可支持多路显示器同时显示。视频信号用CVBS视频接口输送给头枕显示器和原车中控显示器，音频立体声信号通过有线或无线输出给原车音响，通过原车音响输出。

"头枕显示器"是给用户显示图像部分，需要将LCD屏进行改装工艺嵌入到汽车头枕中。

整个系统具体安装配置清单举例如下：

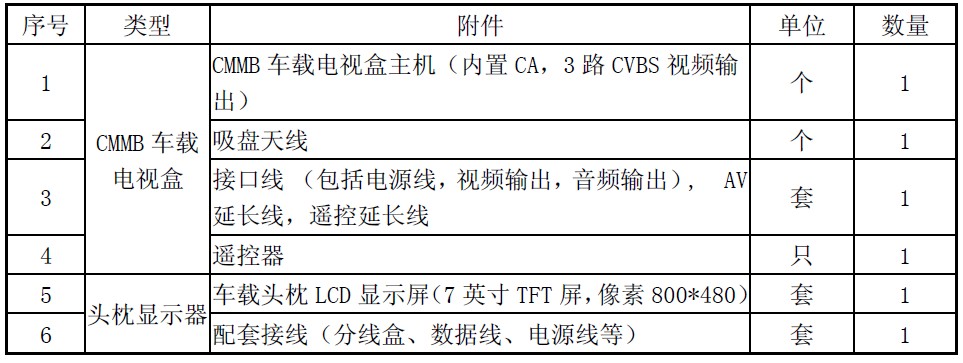

表 2 车载数字电视接收终端配置清单

在实际安装中，CMMB车载电视盒安装工序流程大致如下：

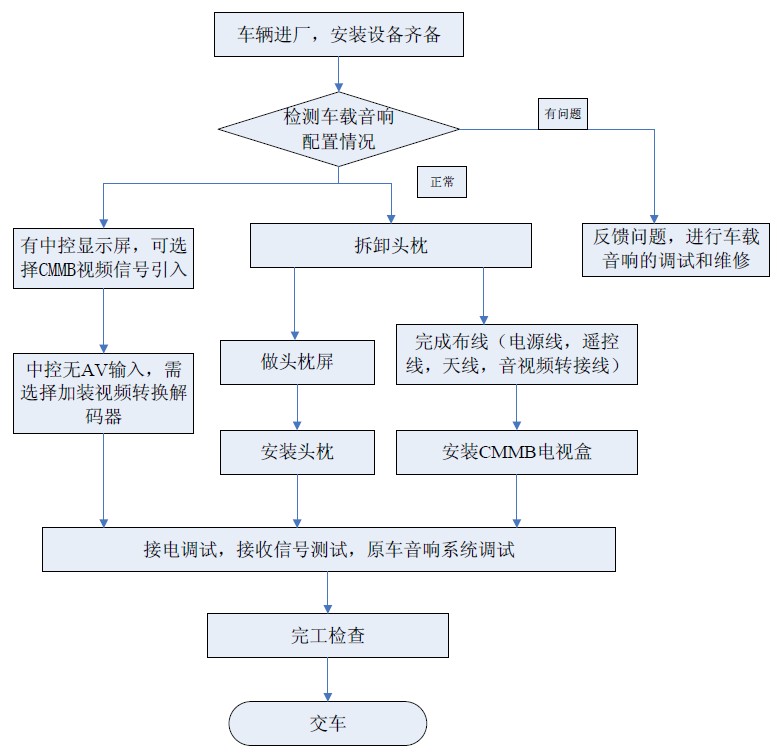

图6. CMMB车载电视盒安装工序流程举例

5 总结和展望

CMMB终端技术的发展路线和方向，主要体现在对各种数据增值业务、互动业务的支持和终端实现。技术标准、规范和试验验证工作是业务前期的准备阶段，技术的较终实现要通过实际业务的应用来完成，包括在不同应用场景和应用领域的实现。

在汽车领域，传统的车载影音系统，一般只能提供VCD,DVD视听功能，地图导航功能，而CMMB是国内自主研发的第一套面向移动接收终端提供高质量的广播电视节目和信息服务的系统，不仅可为车主提供图像清晰流畅的广播电视节目服务，而且随着CMMB终端技术和数据业务的发展，在正常行车时候可以提供基于CMMB广播网络的数据服务，包括实时路况查询，财经信息，车主关怀，信息推送等增值信息服务。通过CMMB车载接收设备可以提升多媒体影音导航系统的实用性与服务性，能够有效填补广播电视对乘车人群覆盖和服务的空白，满足车主随时随地看电视、听广播的迫切需要。

对于CMMB车载后装系统必然会从非标准向标准化、符合车用级别要求的方向发展，推出更多适合车载适用，方便安装的解决方案和产品。同时，对于CMMB车载数字电视系统，不仅会在汽车领域的后装市场上得到普及和推广应用，而且将从已开始广泛应用的后装市场向汽车原厂标配的前装市场发展。
