时域时钟抖动分析(一)

2012年04月01日10:31:32 本网站 我要评论(2)字号:T | T | T
关键字:应用

    新型的高速ADC 都具备高模拟输入带宽(约为最大采样频率的3 到6 倍),因此它们可以用于许多欠采样应用中。ADC 设计的最新进展极大地扩展了可用输入范围,这样系统设计人员便可以去掉至少一个中间频率级,从而降低成本和功耗。在欠采样接收机设计中必须要特别注意采样时钟,因为在一些高输入频率下时钟抖动会成为限制信噪比(SNR) 的主要原因。

     本系列文章共有三部分,“第1 部分”重点介绍如何准确地估算某个时钟源的抖动,以及如何将其与ADC 的孔径抖动组合。在“第2 部分”中,该组合抖动将用于计算ADC 的SRN,然后将其与实际测量结果对比。“第3 部分”将介绍如何通过改善ADC 的孔径抖动来进一步增加ADC 的SNR,并会重点介绍时钟信号转换速率的优化。

采样过程回顾

   根据Nyquist-Shannon 采样定理,如果以至少两倍于其最大频率的速率来对原始输入信号采样,则其可以得到完全重建。假设以100 MSPS 的速率对高达10MHz 的输入信号采样,则不管该信号是位于1 到10MHz 的基带(首个Nyquist 区域),还是在100 到110MHz 的更高Nyquist 区域内欠采样,都没关系(请参见图1)。在更高(第二个、第三个等)Nyquist 区域中采样,一般被称作欠采样或次采样。然而,在ADC 前面要求使用抗混叠过滤,以对理想Nyquist 区域采样,同时避免重建原始信号过程中产生干扰。

100MSPS 采样的两个输入信号显示了混叠带来的相同采样点

图1 100MSPS 采样的两个输入信号显示了混叠带来的相同采样点

时域抖动

    仔细观察某个采样点,可以看到计时不准(时钟抖动或时钟相位噪声)是如何形成振幅变化的。由于高Nyquist 区域(例如,f1 = 10 MHz 到f2 = 110 MHz)欠采样带来输入频率的增加,固定数量的时钟抖动自理想采样点产生更大数量的振幅偏差(噪声)。另外,图2 表明时钟信号自身转换速率对采样时间的变化产生了影响。转换速率决定了时钟信号通过零交叉点的快慢。换句话说,转换速率直接影响ADC 中时钟电路的触发阈值。

时钟抖动形成更多快速输入信号振幅误差

图2 时钟抖动形成更多快速输入信号振幅误差

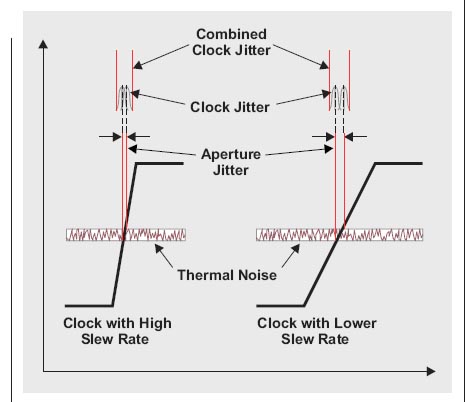

    如果ADC 的内部时钟缓冲器上存在固定数量的热噪声,则转换速率也转换为计时不准,从而降低了ADC 的固有窗口抖动。如图3 所示,窗口抖动与时钟抖动(相位噪声)没有一点关系,但是这两种抖动分量在采样时间组合在一起。图3 还表明窗口抖动随转换速率降低而增加。转换速率一般直接取决于时钟振幅。

时钟抖动导致的SNR 减弱

    有几个因素会限制ADC 的SNR,例如:量化噪声(管线式转换器中一般不明显)、热噪声(其在低输入频率下限制SNR),以及时钟抖动(SNRJitter)(请参见下面方程式1)。SNRJitter 部分受到输入频率fIN(取决于Nyquist 区域)的限制,同时受总时钟抖动量tJitter的限制,其计算方法如下:

SNRJitter[dBc]=-20×log(2π×fIN×tJitter)                             (2)

    正如我们预计的那样,利用固定数量的时钟抖动,SNR 随输入频率上升而下降。图4 描述了这种现象,其显示了400 fs 固定时钟抖动时一个14 位管线式转换器的SNR。如果输入频率增加十倍,例如:从10MHz 增加到100MHz,则时钟抖动带来的最大实际SNR 降低20dB。

    如前所述,限制ADC SNR 的另一个主要因素是ADC 的热噪声,其不随输入频率变化。一个14 位管线式转换器一般有~70 到74 dB 的热噪声,如图4 所示。我们可以在产品说明书中找到ADC 的热噪声,其相当于最低指定输入频率(本例中为10MHz)的SNR,其中时钟抖动还不是一个因素。

    让我们来对一个具有400 fs 抖动时钟电路和~73 dB 热噪声的14 位ADC 进行分析。低输入频率(例如:10MHz 等)下,该ADC 的SNR 主要由其热噪声定义。由于输入频率增加,400-fs 时钟抖动越来越占据主导,直到~300 MHz 时完全接管。尽管相比10MHz 的SNR,100MHz 输入频率下时钟抖动带来的SNR 每十倍频降低20dB,但是总SNR 仅降低~3.5 dB(降至69.5dB),因为存在73-dB 热噪声(请参见图5):

    现在,很明显,如果ADC 的热噪声增加,对高输入频率采样时时钟抖动便非常重要。例如,一个16 位ADC 具有~77 到80 dB 的热噪声层。根据图4 所示曲线图,为了最小化100MHz 输入频率SNR 的时钟抖动影响,时钟抖动需为大约150 fs 或更高。

确定采样时钟抖动

    如前所述,采样时钟抖动由时钟的计时不准(相位噪声)和ADC 的窗口抖动组成。这两个部分结合组成如下:

    我们在产品说明书中可以找到ADC 的孔径口抖动(aperture jitter)。这一值一般与时钟振幅或转换速率一起指定,记住这一点很重要。低时钟振幅带来低转换速率,从而增加窗口抖动。

时钟输入抖动

    时钟链(振荡器、时钟缓冲器或PLL)中器件的输出抖动一般规定在某个频率范围内,该频率通常偏离于基本时钟频率10 kHz 到20 MHz(单位也可以是微微秒或者绘制成相位噪声图),可以将其整合到一起获取抖动信息。但是,低端的10kHz 和高端的20MHz 有时并非正确的使用边界,因为它们调试依赖于其他系统参数,我们将在后面进行详细介绍。图6 描述了设置正确整合限制的重要性,图中的相位噪声图以其每十倍频抖动内容覆盖。我们可以看到,如果将下限设定为100-Hz 或10kHz 偏移,则产生的抖动便极为不同。同样地,例如,设置上整合限制为10 或20MHz,可得到相比100MHz 设置极为不同的结果。

5 产生的ADC SNR 受热噪声和时钟抖动的限制


6 每十倍频计算得到的时钟相位噪声抖动影响

确定正确的整合下限

   在采样过程中,输入信号与采样时钟信号混频在一起,包括其相位噪声。当进行输入信号FFT 分析时,主FFT 容器(bin)集中于输入信号。采样信号周围的相位噪声(来自时钟或输入信号)决定了邻近主容器的一些容器的振幅,如图7 所示。因此,小于1/2 容器尺寸的偏频的所有相位噪声都集中于输入信号容器中,且未增加噪声。因此,相位噪声整合带宽下限应设定为1/2 FFT 容器尺寸。FFT 容器尺寸计算方法如下:

    为了进一步描述该点,我们利用两个不同的FFT尺寸—131,072 和1,048,576 点,使用ADS54RF63 进行实验。采样速率设定为122.88MSPS,而图8 则显示了时钟相位噪声。我们将一个6-MHz、宽带通滤波器添加到时钟输入,以限制影响抖动的宽带噪声数量。选择1-GHz 输入信号的目的是确保SNR 减弱仅由于时钟抖动。图8 表明两个FFT 尺寸的1/2 容器尺寸到40MHz 相位噪声整合抖动结果都极为不同,而“表1”的SNR 测量情况也反映这种现象。

图7 近区相位噪声决定主容器附近FFT 容器的振幅

设置正确的整合上限

    图6 所示相位噪声图抖动贡献量为~360 fs,其频率偏移为10 到100MHz 之间。这比100Hz 到10MHz 之间偏移的所有~194 fs 抖动贡献值要大得多。因此,所选整合上限可极大地影响计算得到的时钟抖动,以及预计SNR匹配实际测量的好坏程度。

    要确定正确的限制,您必须记住采样过程中非常重要的事情是:来自其他尼奎斯特区域的时钟信号伪带内噪声和杂散,正如其出现在输入信号时表现的那样。因此,如果时钟输入的相位噪声不受频带限制,同时没有高频规律性衰减,则整
