利用热反馈控制LED温升

利用LED实现高亮度照明要求使用厂商允许的较大电流驱动，但LED的平均寿命高度取决于工作温度。工作温度仅上升10°C便可使其寿命缩短一半。这种情况迫使设计人员必须降低调节电流，牺牲亮度来延长使用寿命。如果要求LED在较高的环境温度下工作，则必须进一步降低电流来较小化环境到芯片温升，以保证使用寿命。但是由于存在温度上限，这样做会降低中低环境温度范围的照明亮度。本质上来说，我们是通过降低亮度来实现高温环境工作的。图1显示了一个使用热敏电阻控制运算放大器 (op amp) 的LED驱动电路，其在LED电路板温度上升时降低驱动电流。

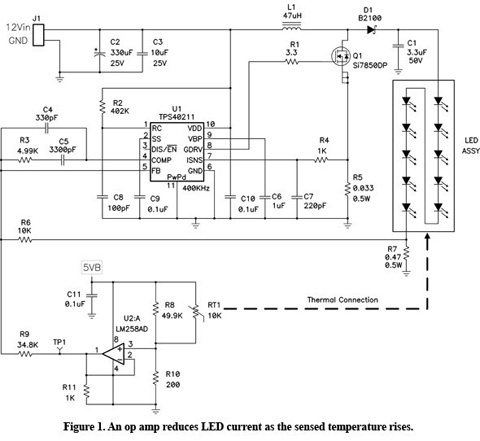

图1 检测温度上升时运算放大器降低LED电流

LED阵列电流通过检测电流检测电阻器R7的电压来调节，并用作控制器的反馈控制，例如：TPS40211等。运算放大器电路（包括R9），向反馈节点（FB）注入一个电流以降低调节电流，或者灌入它的电流来增加调节电流。FB节点电压保持0.26V恒定不变。提高运算放大器输出（TP1）的电压，必须通过降低R7电压来获得补偿，从而降低LED电流。当运算放大器输出刚好为0.26V时，注入电流为零，而LED调节不受影响。

热敏电阻RT1是一个负温度系数（NTC）器件。25°C下它的标称电阻为10K欧姆，但在–40°C下增加至300K欧姆以上，而在100°C下则降低至1K欧姆以下，并且是以一种非线性的方式。电阻器R8和R10将5V偏置电压调低接近FB电压，而R9的值则控制电流随高温变化减小的快慢。使用较好调节的偏置电压非常重要，因为电路的精确度受到偏置容限的影响。电阻器R9必须尽可能地靠近电流模式增压控制器放置，目的是较小化噪声敏感度。使用热环氧，将热敏电阻RT1尽可能靠近PWB上的中央LED连接。

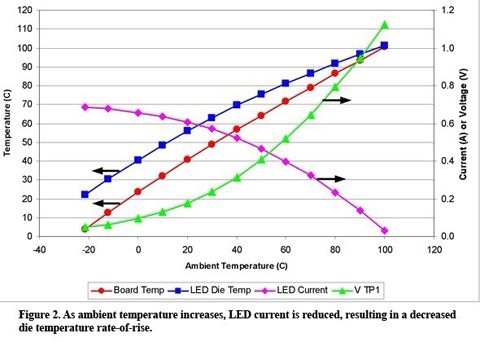

图2显示了各种温度条件下获得的数据。仅有LED和热敏电阻在该温度范围工作。热敏电阻检测到的温度绘制成曲线图，与环境温度相比较。我们将计算得到的LED芯片温度也绘制成图，其等于电路板温度加上每支LED的功率乘以结点到机箱热阻抗（8°C/W）。我们可以看到，高环境温度条件下，运算放大器电路会降低LED电流，而LED芯片温度接近LED电路板温度。这种情况下，LED电路板温度接近环境温度，因为LED电流几乎为零。这样，便可实现LED芯片温度稳定无变化。RT1非线性是较高温度下LED电流急剧变化的原因。TP1的温度“控制电压”也被绘制成图，并且同预计值非常匹配。

图2 环境温度上升，LED电流降低，从而达到更低的芯片温升速率
