CPCI产品在航空机载传导加固通讯系统中的应用

2013年01月05日10:39:42 本网站我要评论(2)字号：T | T | T

一、系统概述

计算机从它诞生之日起，就开始用于军事领域。随着军事科学、武器装备系统和计算机技术的发展，军用计算机已经成为军队作战能力的关键因素，军用计算机的研制、生产和应用水平是衡量一个国家国防现代化和军事实力的重要尺度。军用计算机已经成为各种现代化武器装备系统、军事电子信息系统以及国防科研系统中不可缺少的、到处可见的设备。小到嵌入式的微处理器，大到百万亿次级的高性能计算机已广泛用于各种武器装备和国防科研之中。而军用抗恶劣环境计算机在军用计算机中占有极其重要的地位，所有战场上用的计算机全是抗恶劣环境计算机，它们是较具军用特色的计算机。

二、系统要求

由于军用抗恶劣环境计算机是包括战机、导弹、舰艇、战车、火炮以及综合电子信息系统在内的各种武器装备的一部分，因此有其鲜明的特点：

1、抗恶劣环境

计算机要经受严寒、高温、湿热、振动、冲击、暴晒、雨淋、砂尘、雷电的考验，以及盐雾、霉菌、生物蛀虫的侵蚀带来的影响等。

2、强实时性

较强的实时处理能力，要求中断响应时间短、运算速度快及具有高速数据传输率等。

3、高可靠性

导弹、战机、舰艇、战车以及军事综合电子信息系统（C4ISR）等军事装备均是复杂、昂贵的大系统，它的可靠性在军事、经济、政治、人民生命财产安全上都有重大意义。而计算机是这些系统的控制核心，对它们的高可靠性要求是显而易见的。

4、高安全性

随着计算机及网络的普及和应用，病毒、黑客、电磁泄漏等安全事件层出不穷，而且越演越烈。尤其在信息化作战中，计算机为核心的信息系统是敌人攻击的重点目标。因此，高安全性也是军用抗恶劣环境计算机必须具备的性能。

5、嵌入式

军用抗恶劣环境计算机是整个武器系统的组成部分，对硬件、软件和输入/输出接口均有特殊要求。硬件除功能、性能须满足要求外，还必须在体积、功耗、质量、形状等方面满足要求。

三、系统描述

现在对特种计算机要求较为严厉的当属航空机载设备，因为航空机载设备要承受极端的高低温差、湿热、振动、冲击、雷电等一系列苛刻条件。

作为国内特种计算机的先驱者，研祥也研制了一套完全符合航空机载设备条件的CPCI总线ATR机箱，用于用于航天机载对抗冲击、机载通讯计算之需求。比如雷达预警、电子对抗、电子战、以及航天飞机各模块之间的通讯和计算等。

主要应用方式：苛刻环境下的计算处理和数据采集。

可配合1394A/B fire wire卡、1553B航空通讯卡、千兆以太网卡、ARINC 429航空总线卡、 DIO数字输入输出卡、GPS/北斗模块、串口卡、视频处理卡video processor中的一种或几种组成一套数据采集和处理系统。

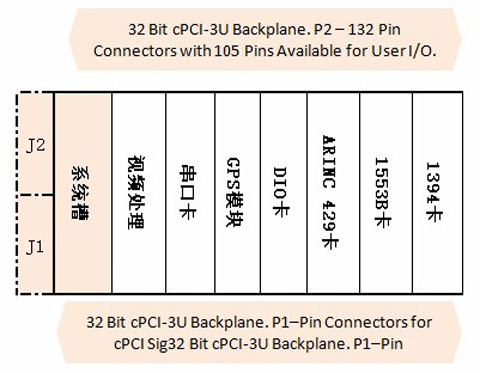

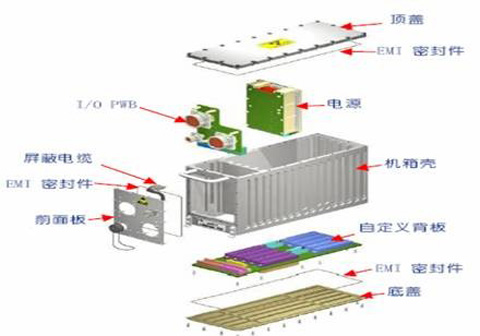

四、系统框图

应用实例如下:

五、系项目产品清单

研祥 CPCI总线ATR产品：

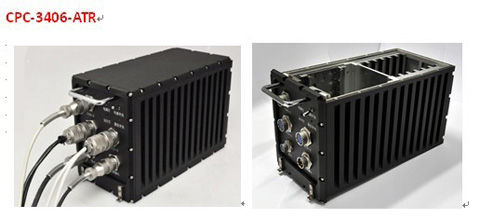

CPC-3406-ATR

采用高强度铝合金传导散热，全航空头设计，密封性、抗震性、EMC性能好

可在-40℃～80℃环境下使用

支持6个3U CPCI槽，通过配置不同的背板，满足不同使用环境下的军事通讯计算需求，半定制化设计

震动：满足ANSI/VITA 47 4.4.2震动等级2；冲击：满足ANSI/VITA 47 4.5.1冲击等级OS1

抗震抗冲击满足GJB-322全加固型； EMC性能符合GJB-151A

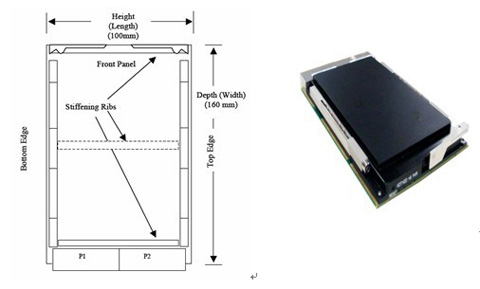

传导加固主板：CPC-3813-MIL

CPC-3813-MIL是一款低功耗、宽温（-40℃～+85℃）3U Compact PCI传导加固计算机，主板基于Intel® Calpella + ECC平台i7-620UE 1.06GHz高性能低功耗处理器，QM57 Express Chipset芯片组架构。该产品的处理器、内存、硬盘等主要部件采用板载设计，支持传导加固，较大限度的确保了CompactPCI系统的高可靠性。

板载Intel® Core™ i7-620UE/620LE CPU,32nm工艺,双核四线程处理机制,额定功耗18W

板载DDR3 ECC SDRAM 800/1066MHz 1GB 内存颗粒

传导加固设计

板载8GB SSD

导冷板表面处理为阳极氧化，不导电

满足Conduction cooled with ANSI/VITA30.1-2002标准

六、 EVOC产品优势

1、国内较强大的CPCI产品研发队伍，可提供国内较完善、较齐全的CPCI加固产品解决方案。

2、研祥CPCI产品应用于军工、通讯、轨道交通、安防、电力、钢铁等多个行业

3、产品经过如性能、功能、可靠性、可维护性、抗震动性、抗冲击性、抗宽温环境变化性等各种测试，完全能保证其产品的稳定性与可靠性。

4、客制化能力强，公司有针对军工等行业专门的客制化服务，无任从响应速度、客制化质量、产品交期、售后服务都能到保障。

七、结论

作为国内特种计算机的先驱者，有使命也有义务让较先进的计算机技术加入到国防建设当中去，让我们国家的武器装备都具备有国际较先进的计算机技术，使国家的综合国力得到有效的提高。
