哪一个更简单，选择热插拔控制器，还是功率MOSFET？

关键字：应用 电源

作者：Rich Nowakowski



我曾经遇到过节假日有客人上门，必须跑到商店，在关门前挑选几件物品的情况。我当时就意识到“跑”这个单词会有多少种意思呢。我听说单单作为动词，他就有645个意思，并且还在不断增加！表面上看起来很简单的事情实际上会很复杂。想一想，功率MOSFET只有三个引脚（栅极、源极、漏极）。长假过后，当回到办公室开始设计全新的电源管理热插拔应用时，我想到看起来简单的功率MOSFET会有多么复杂，还有就是在为热插拔应用和功率转换分别选择一款MOSFET时会有什么不同。



图1：看起来简单的N通道MOSFET

热插拔电路使用一个功率MOSFET作为串联限流器件，并且控制启动涌入电流和故障电流。瞬变和故障事件发生期间，MOSFET的能耗会大于稳定状态下消耗的电能，并且会超过MOSFET的发热限值，所以设计人员必须确保MOSFET在其安全工作区 (SOA) 内运行。有很多不错的资源可以帮助设计人员选择一款合适的MOSFET来满足所有事件区域内的功率耗散要求。请阅读“稳健耐用的热插拔设计”来了解与MOSFET选择相关的设计过程。

德州仪器 (TI) 还提供针对热插拔应用的详细Excel表格计算器。此应用使用应用注释中列出的方法进行功率限制。这里有一个设计计算器的链接，此计算器特有TPS27420，一款支持电流监控的2.5V至18V热插拔控制器。热插拔和电子熔丝 (e-fuse) 计算器的完整列表请单击这里。对于TPS27420，一款值得考虑的功率MOSFET协同器件是采用5mmx6mm SON封装的全新30V CSD17570Q5B。这款MOSFET在其封装尺寸内特有业界较低的0.56毫欧导通电阻（典型值，VGS = 10V），并且专门针对高电流热插拔应用进行了优化。

一个检查MOSFET是否能够耐受热插拔应用中DC或单脉冲电流的快速方法就是查看MOSFET SOA曲线。这些SOA曲线通常假定结温从25°C的环境温度上升到额定较大结温，在这个情况下为150°C。然而，散热要求常常需要在更高的起始温度上运行，并且图中的数据必须根据等式1针对较低的温度上升值进行调整，其中SOAT代表在任意温度T上的SOA性能，SOAJMAX 代表制造商SOA曲线的一个特定点上的性能，而TJMAX 和 TA 代表峰值和环境结温。

等式1：SOAT =SOAJMAX x (TJMAX – T) / (TJMAX – TA)

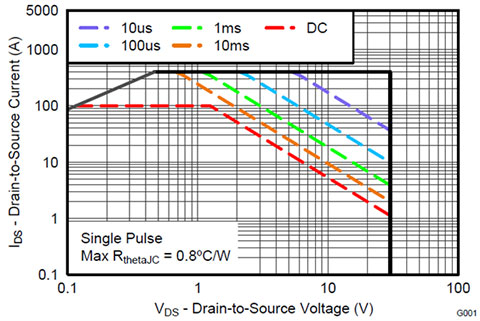

图2：CSD17570Q5B在25°C时的较大安全工作区

例如，SOA曲线显示CSD17570Q5B在25°C，1ms脉冲，较大输入12V的条件下能够耐受15A（或180W）的电流。比如说，当MOSFET工作结温为79°C时，功率性能降为102W = 180W * (150-79) / (150 – 25)。

较短的单音节词看起来简单，但是意思很复杂-这也一定是他们在排名前40歌曲的歌词中被广泛使用的原因。引脚数量低的集成电路也可以很复杂。所以，我投功率MOSFET一票。
