热管理：采用混合信号FPGA实现智能化热管理

作者：Actel公司高级产品营销经理Rich Howell

传统上，人们一直采用热敏电阻、热电偶或分离式温度测量芯片来测量系统温度。而且，随着系统速度越来越快，系统的相对尺寸越来越小，温度测量也变得越来越重要。然而，若需要测量板卡上多个测试点的温度，这些器件的成本会迅速增加。这反过来产生了对高效、紧凑及低价的温度测量方法的迫切需求，其应用范围遍及高速计算机、电信网络交换设备以及工业温度控制，诸如便携式电子产品、生物医学设备、电机控制以及汽车电子。

由于及时和准确地修正温度在许多应用中都非常关键，当今的智能系统都采用了冷却系统，并根据系统内部情况平衡其运作。这类系统还有其它优点，即可使用板卡上的测温二极管（或采用二极管接法的晶体管）跟踪和测量特定器件的温度。这样，当出现温度异常时，就能提示系统的运行情况，指出部件当前运行不正确。而智能系统此时就可做出响应，采取修正措施，并/或向系统管理部分给出超界报警。

除了完成其它系统管理任务外，当今的混合信号FPGA也是一种智能热管理系统，可让设计人员以低成本轻松、准确地测量多个位置的温度。

使用混合信号FPGA检查和测量电压

在研究恒流下二极管绝对温度与其正向电压间的关系时，二极管正向压降随温度的变化大约为2mV/C。为提高测量精度，并排除不同二极管间的差异因素，要利用两个已知的电流值及测量值的比率数据。图1所示为温度对二极管电压和电流的影响。

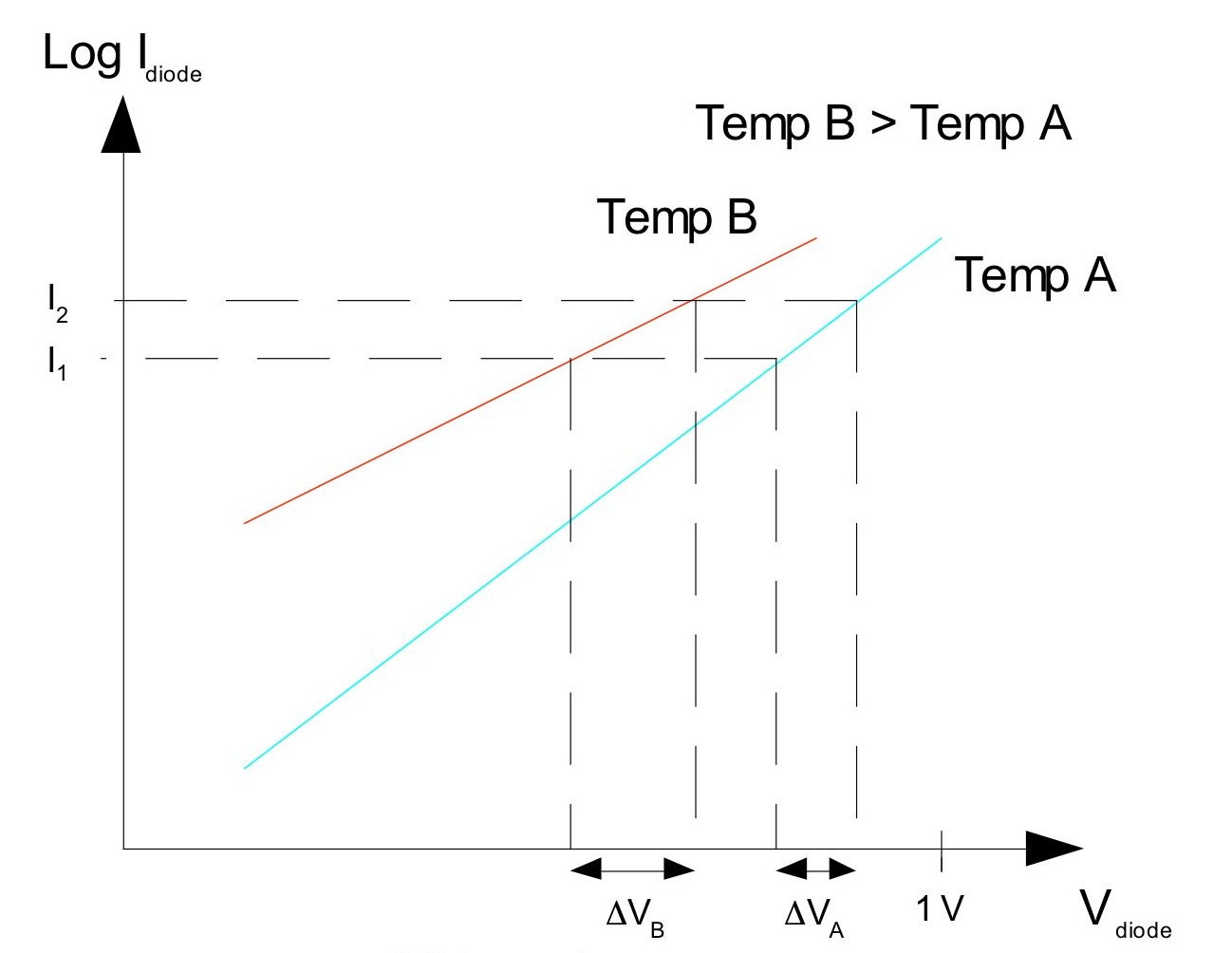

图1. 二极管电压、电流与温度的关系。

该测量值由如下方程表示：

T = DV * q /（n * k * ln(I_H / I_L）   （1）

其中，

T = 绝对温度

DV = 二极管在高电流和低电流下的电压差

q = 1.602x10^-19 库仑（一个电子的电荷量）

n = 1（理想因子，这里假定为1）

k = 1.38x10^-23 J/K（玻耳兹曼常数）

I_H = 高电流强度

I_L = 低电流强度

本文采用Actel的混合信号Fusion PSC（可编程系统芯片）在真实世界的应用来作为案例进行说明。该混合信号FPGA将提供两个已知（100µA和10µA）的电流源（见图2），并通过内置的模数转换器（ADC）测量电压差。假定二极管处于室温，检定电压差值DV。

从方程（1）中解出将要送到ADC的转换电压，即如下的方程（2）；进而得到混合信号FPGA所测量出的电压值。

DV = T * n * k * ln(IH / IL）/ q        （2）

              DV = 298 * 1 *（1.38x10^-23 J/K）* ln(10）/（1.602x10^-19C）

              DV = 298 * 0.00019835 = 59 mV

图2. 基于Fusion技术的温度监视电路。

在室温下，电压值相对较小。混合信号FPGA中的温度监视电路内置一个12.5倍放大器，可将预测信号放大，从而使温度信号的测量更精确。因此，考虑到电压信号到达ADC前会被放大，需要对方程（2）进行修改，即：

                   DV =（T * n * k * ln(I_H / I_L）/ q ）*12.5

DV =（ 298 * 0.00019835）* 12.5 = 738 mV

噪声滤除

通常，温度测量值都难免包含讨厌的噪声。为去除噪声，通常的做法是将多次测量值平均，并采用这个平均后的结果。好在温度是个变化相对慢的参数，因此测量多次（常常可达1,000次）也不必担心实际信号变化。通过过滤系统级噪声，混合信号FPGA能轻松地对这些测量值取平均。所使用的软件工具一般也提供方便的图形用户接口（GUI），用户可用它来设置平均或过滤因数。

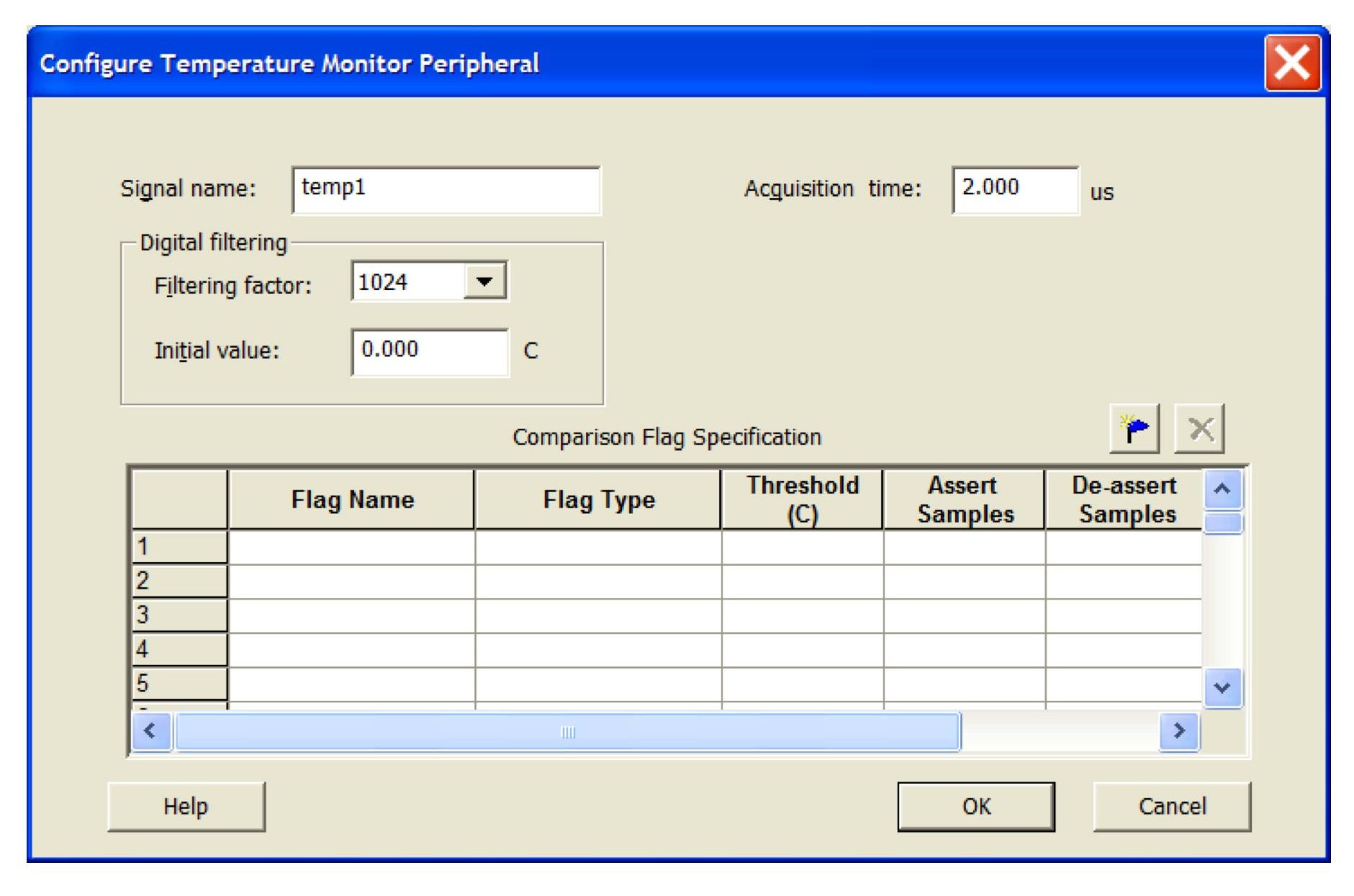

图3. Libero IDE热管理GUI。

在确定的温度范围内运行

既然可以测量出系统内某一位置的温度，那么设计人员该如何使用这个信息呢？

大多数系统都应在某些温度范围内工作。因此，只有知道系统的这些工作温度范围，才能让系统做出相应的响应。混合信号FPGA能轻松监视平均温度，并将其与用户定义的温度阈值比较，从而设置相应的标志。而且，由于这种FPGA是可编程逻辑器件，因此可设置不同的阈值。

为说明这一点，我们举个例子。假设用户为一块电信用的线路卡定义了三种工作温度范围：正常、偏热、过热。读取的温度将作为反馈信号去控制系统所需要的冷却量。

当平均温度处于“正常”范围，无需对系统进行改变；这时系统工作在理想的条件下，并设置“正常”标志。然而，某些内部或外部因素可能对系统造成影响，致使工作温度从“正常”范围移进“偏热”范围，此时，“正常”标志将被清除，并设置“偏热”标志。虽然这个范围按定义还是有效工作的温度范围，但系统正在接近有可能造成系统损坏的温度。而且，如果此时冷却系统过载或不正常，温度将继续升高，较后导致系统内的线路卡损坏。智能热管理系统就是用于防止这类事情发生。

系统现在开始采取修正措施。线路卡通知系统主控（即混合信号FPGA），告之系统温度已升高。系统主控随即提高冷却系统的输出，以抑制温度的攀升；即冷却系统应提高输出，使系统返回到“正常”温度范围，并设置相应的标志。此外，担任主控的混合信号FPGA还可将该热事件及其发生的时间记录到嵌入式的闪存中，供维护人员事后取用。

当平均温度从“偏热”变成“过热”，混合信号FPGA会采取更严厉的措施，因为此时系统已处于极端的危险状态。于是线路卡开始关闭程序，以防止损坏。线路卡此时可向主控发送信号，告诉主控已关闭程序。线路卡发生过热的情况以及发生时间将保存到嵌入式闪存中，供事后调试和故障分析使用。而且，混合信号FPGA会关断线路卡的电源，防止损坏。

总结

随着尺寸越来越小、处理速度越来越快的器件大量用于各种应用系统，热管理在当今许多设计中正在成为日益越重要的方面。采用混合信号FPGA，只需外接一些采用二极管接法的晶体管，就可测量一个系统板卡上许多位置的温度。混合信号FPGA还能够过滤噪声信号，从而实现更精确的测量。由于采用了可编程逻辑器件，因此可以建立非常灵活的热窗口（即不同的温度范围），并给每种窗口定义其独有的系统响应方式，包括对热事件进行简单的时间标记，以及关闭系统，以避免造成永久性热损坏。混合信号FPGA可以简单、低价的方式，将热管理功能集成在全面的系统管理解决方案中。
